產品別稱： 高精度諧波標準表、三相諧波標準表、 IR46三相多功能標準表、 諧波標準表、三相諧波標準裝置、諧波電能表檢定裝置校驗儀、電能表檢定裝置校驗儀、便攜式三相標準電能表、諧波電能表校驗儀、諧波電能表檢定裝置。

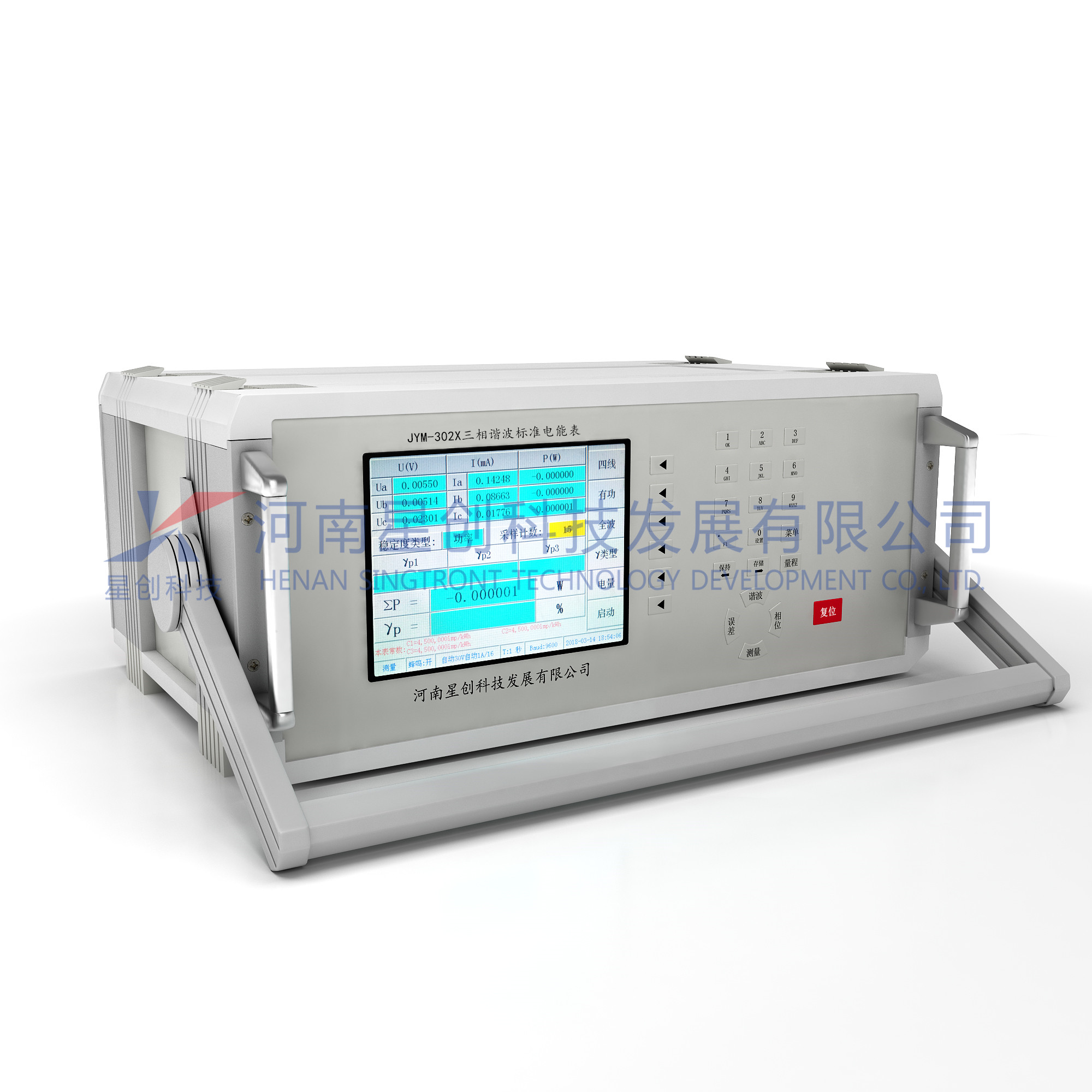

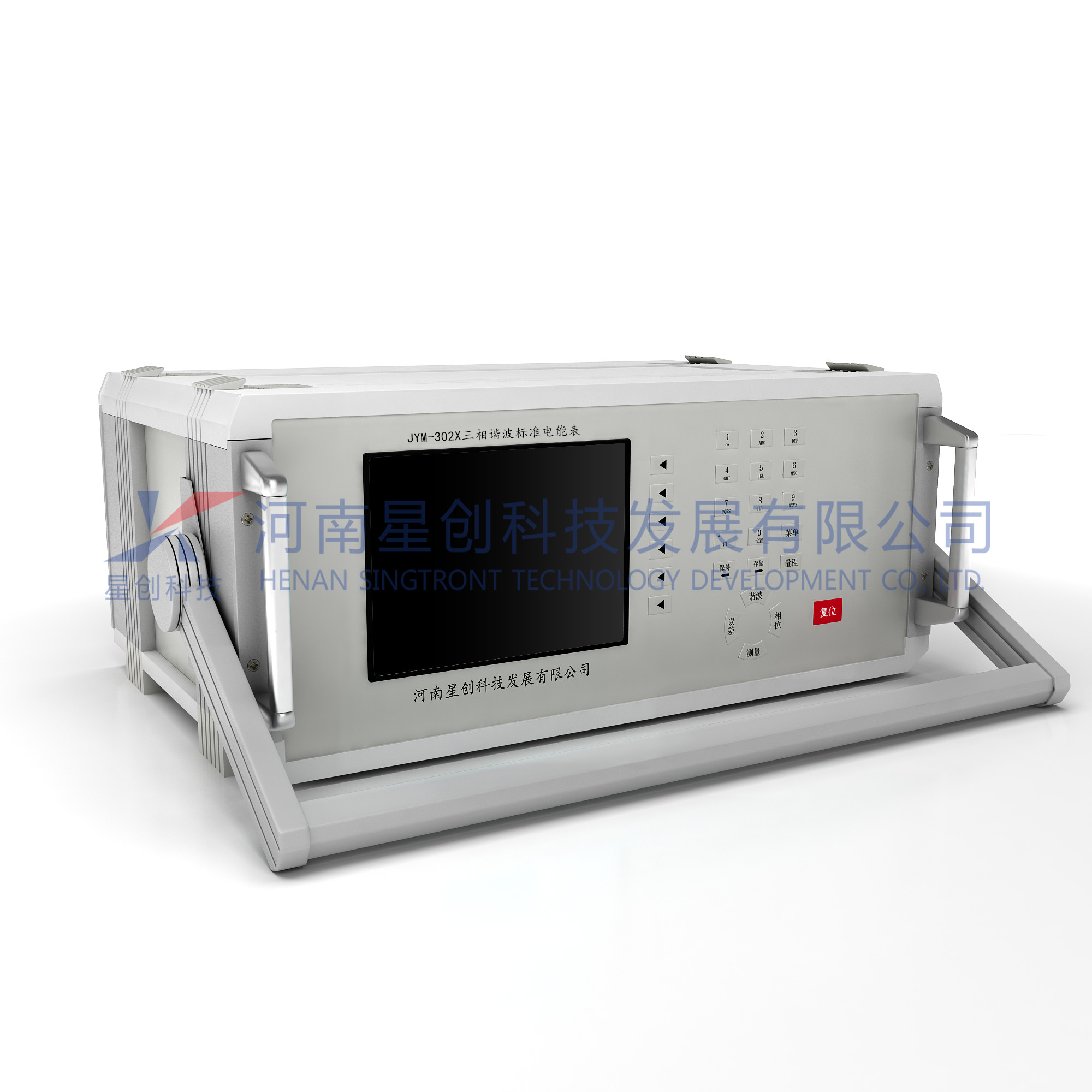

一、產品簡介：
本產品主要用作各種三相諧波電能表、諧波功率表、諧波電力儀表、諧波分析儀等高精度諧波電能儀表的檢定標準，以及各種最新IR46電能表的檢定標準，滿足最新電能表檢定裝置配置標準要求，可以配套各種電能表檢定裝置以及諧波電能表檢定裝置使用或者作為單獨的諧波標準使用，也可用作各種電能表檢定裝置校驗儀用來檢定各種電能表檢定裝置。
二、功能特點
寬量程測量：電壓測量范圍（相電壓）：1～576V；電流測量范圍： 0.002mA ～120A
多種方式測量：可在單相、三相四線Y/三線Δ等各種接線方式下對交流電壓、電流、功率（有功功率、無功功率、視在功率）及電能進行4象限測量；其中無功功率及電能可進行真無功、夸相無功、人工中性點無功等多方式測量。
電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。
電壓、電流、功率穩定度測量（多達5種功率穩定度算法）。
電壓、電流三相幅度不對稱度測量。
電壓、電流三相不平衡度測量。
相位不對程度測量。
向量圖顯示，多種向量圖顯示方式（順時針旋轉、逆時針旋轉；12：00 點 鐘、3：00點鐘基準位置可選；參考基準可變；相位顯示方式：0～360o或±180o可設置）以滿足各種顯示習慣。
波形顯示、諧波分析、失真度計算、頻譜圖顯示、可顯示諧波的幅值、含量、相位。頻譜圖具有放大功能。
需量測量
裝置同名端壓降測量。（選配）
測量被檢表電表常數、頻率。
最大值、最小值、差值，平均值、標準方差值測量
基波功率測量。
可同時校驗3路不同類型的表的誤差（有功、無功、視在、電壓、電流）。
3路脈沖輸出口，常數可分別設置（自動或手動設置），常數的類型也可分別設置：有功、無功、視在、電壓、電流。
可校驗由3塊單相表組成的裝置的綜合誤差；可作為3塊單相標準表使用。
基波功率測量：既可測全功率（包括基波和各次諧波的功率），也可只測基波功率。
可測總諧波功率、正向諧波功率、反向諧波功率
可累計諧波電能：基波電能、總電能。
可實時測量尖頂波、平頂波、奇次諧波、間諧波、高次諧波、脈沖波、 多過零點波等基于IR46 的國際建議所需波形。
諧波分析：可分析工頻電壓、電流的63次以下諧波。
可輸出多種諧波脈沖：總諧波脈沖、正向諧波脈沖；反向諧波脈沖；
諧波誤差校驗：可測總諧波電能誤差（有功、無功）；正向諧波電能誤差（有功、無功）反向諧波電能誤差（有功、無功）；
電能誤差校驗：可校驗電能表及電能表檢定裝置的電能計量誤差和標準偏差估計值。并且脈沖數、被校表常數可自動設置，以提高工作效率。特別是對多常數的標準表、電能表檢定裝置，使用起來更加方便。特殊補償技術，在小負荷時不會因負荷太?。娔苊}沖頻率太低）而引起誤差的跳動太大。 可顯示當前誤差、標準偏差估計值、平均誤差。
數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據?？芍庇^顯示被測電壓、電流的波形，電壓、電流相位矢量圖、諧波分析波棒圖。
可手動或自動量程切換。
具有存儲功能，可存儲30組數據記錄。并可根據條件檢索查閱。

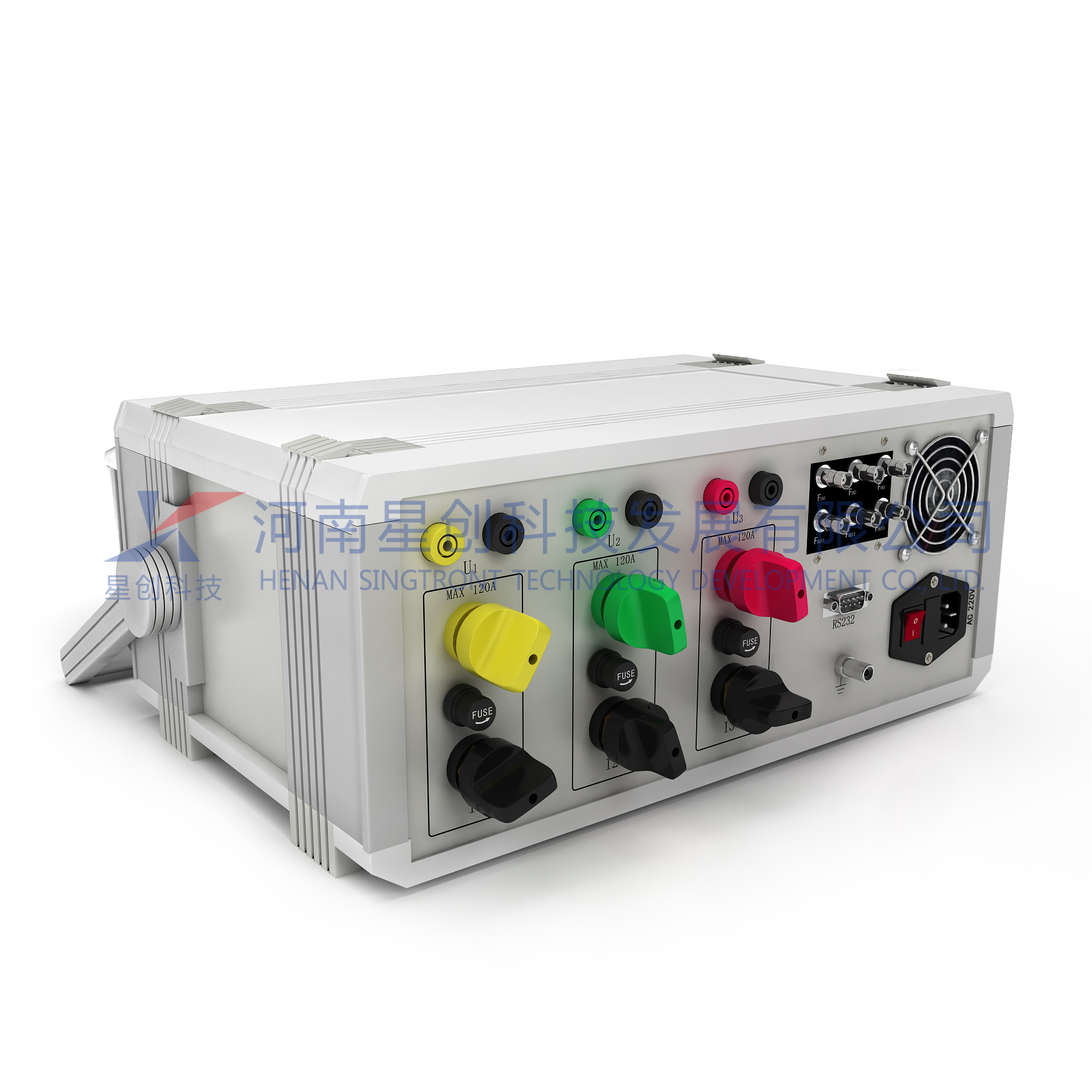

接線：寬量程電流輸入端子公用，改變電流無需改變接線，方便使用。
多用途: 可作為標準表，也可作為電能表檢定裝置測試儀?？蓡为毷褂茫部膳cPC機通訊遙控使用，還可配檢定裝置使用。
接口：RS485、RS232、USB，采用異步通信時：波特率可設置。

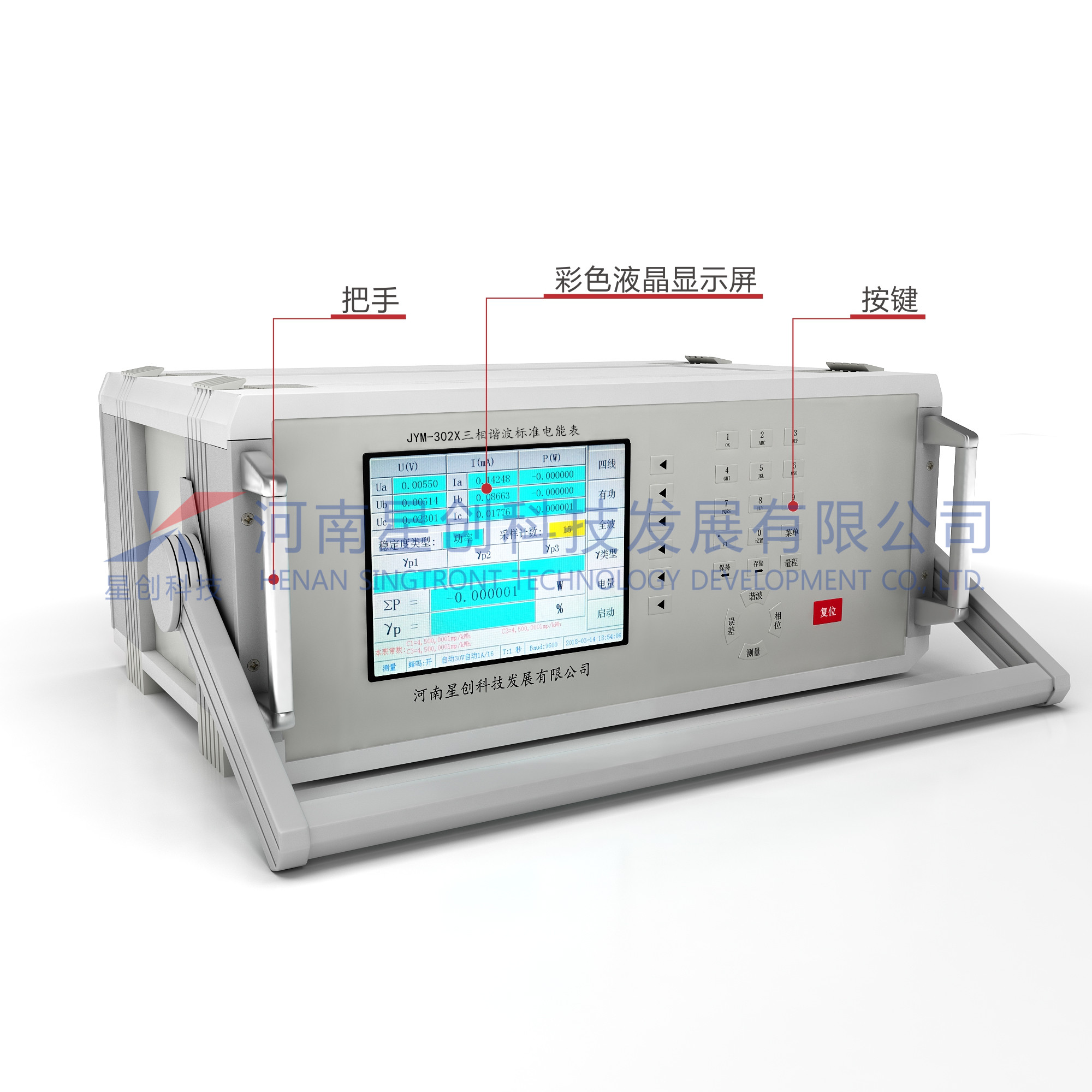

配置7寸800*480點陣TFT彩色液晶顯示器，顯示清晰，色彩逼真。帶觸摸屏可觸摸屏操作，操作簡捷方便。
操作：人性化設計，功能合理組合，操作非常簡捷。
三、技術指標：
1、電流測量（實際有效值 RMS）
量程：100A、50A、25A、12.5A、10A、5A、2.5A、1.25A、1A、0.5A、0.25A、0.125A、0.1A、50mA、25mA、20mA、10mA、5mA、2.5mA、1.25mA;
量程可自動切換也可手動切換。
顯示范圍：0.00000mA～120.000A
測量誤差：±0.02%RD（5mA~120A）； ±0.05%RD（0.5mA~5mA）
2～10次諧波：諧波含量 ≤30% 時；誤差： 0.05%
11～21次諧波：諧波含量 ≤30% 時；誤差：0.1%
22～63次諧波：諧波含量 ≤30% 時；誤差：0.5%
測量時間基準：1～99S
2、電壓測量 （實際有效值 RMS）
量程：60V、120V、240V、480V，量程可自動切換也可手動切換。
顯示范圍：0.00000V～576.000V
測量誤差：±0.02%RD（40V~576V）
2～10次諧波：諧波含量 ≤30% 時；誤差：0.05%
11～21次諧波：諧波含量 ≤30% 時；誤差：0.1%
22～63次諧波：諧波含量 ≤30% 時；誤差：0.5%
測量時間基準：1～99S
3、功率測量：
有功功率： ±0.02% RD（40V~576V，5mA~120A，PF≥0.5）
±0.05% RD（40V~576V，0.5mA~5mA，PF≥0.5）
正弦無功功率：±0.02% RD（40V~576V，5mA~120A，PF≥0.5）
±0.05% RD（40V~576V，0.5mA~5mA，PF≥0.5）
正弦視在功率：±0.02% RD（40V~576V，10mA~120A，PF≥0.5）
±0.05% RD（40V~576V，5mA~5mA，PF≥0.5）
2～21 諧波有功功率：±0.1%（40V~576V，5mA~120A，PF≥0.5）
顯示范圍：6位數字顯示
4、相位測量（每相電壓和電流之間的相位差）
測量誤差：0.01°（40V~576V，5mA~120A，正弦波）
顯示范圍： 0.000°～359.999°
5、功率因數測量（每相功率因數和三相功率因數）
測量誤差：±0.0002（40V~576V，5mA~120A）
顯示范圍：-1.00000 ~ 0 ~ +1.00000
6、頻率測量
測量范圍：40～70Hz
測量誤差：0.005%RD
顯示范圍：40.0000Hz ~ 69.9999Hz
7、諧波測量
測量諧波次數：2～63次
諧波測量誤差：±10%RD±0.1%
失真度測量誤差：±10%RD±0.1%
8、電能測量
電能測量誤差：
有功電能：±0.02%（40V~576V，5mA~120A，PF≥0.5）
±0.05%（40V~576V，5mA~5mA，PF≥0.5）
正弦無功電能：±0.02%（40V~576V，5mA~120A，PF≥0.5）
±0.05%（40V~576V，0.5mA~5mA，PF≥0.5）
顯示范圍：（0.00…999999）Wh、varh、Vah
9、電能誤差測量
被檢表常數范圍：1～999999999999imp/kWh（kvarh、kVAh）
脈沖數設置范圍： 1～9999999
10、脈沖輸入
脈沖輸入電平：3～12V
輸入頻率： 2MHz (max)
最小脈沖寬度： 250nS
最小脈沖間隔： 250nS
11、標準電能脈沖輸出
脈沖電平：5V±5%，100mA
輸出頻率：額定頻率60KHz(額定電壓、電流量程，且PF=1)
最大脈沖輸出頻率：86.4 KHz（1.2倍電壓量程，1.2倍電流量程，且PF=1）12、影響量引起的誤差極限值
測量線路電壓影響量：≤0.004%（測量電壓變化 ±10%）
測量頻率影響量： ≤0.004%（測量信號頻率變化 ±10%）
輔助電源電壓影響量：≤0.002%（輔助電源電壓變化 ±15%）
輔助電源頻率影響量：≤0.002%（輔助電源頻率變化 ±5%）
輔助電源相別影響量：≤0.002%
逆相序影響量： ≤0.002%
電流中3次諧波影響量：≤0.004%
外部交流磁感應影響量：0.01%
13．溫度
溫度系數：≤0.0005% /℃
自然影響：≤0.01%
預熱時間：30分鐘
14．24小時變差：≤0.004%
15. 絕緣電阻：輔助電源端子對機殼（地）、輸入端子對輔助電源端子以及輸入端子對機殼的絕緣電阻：≥100MΩ
16. 工頻耐壓：
所有的接線端對機殼接地端間耐壓：≥2KV,（50Hz正弦波，測量時間1分鐘，電流5mA）
輔助電源與所有的輸入電路間，所有輸入電壓電路與電流電路間，以及不同相別的電流電路間：≥600V,（50Hz正弦波，測量時間1分鐘，電流5mA）
17.工作環境
額定溫度：23℃±2℃
工作溫度范圍：10℃~30℃
最高工作溫度范圍：0℃~40℃
濕度：45～80%R.H】
供電電源：220V±10％ 50Hz±1％
功耗：≤35VA。
18. 規格： 體積：385 × 200 × 155 mm； 重量：8公斤。
19．參照標準：（DL/T 585－95）、（JJG597-2005）、（JJG597-2012）、（JJG307-2012）、（IR46）等。
| 功能項 | 參數 |
|---|---|
| 基本電參數測量 | 有 |
| 單相測量 | 有 |
| 三相不平衡度測量 | 有 |
| 穩定度測量 | 有 |
| 不對稱度測量 | 有 |
| 需量測量 | 有 |
| 磁感應強度測量 | 測量范圍：0～0.25mT；準確度：±10％±0.001mT |
| 同名端壓降測量 | 測量范圍：0～400mV； 分辨率： 0.1mV； 準確度： ±0.05％±1mV。 |
| 電能常數測量 | 被檢表常數范圍：1～999999999999imp/kWh（kvarh、kVAh） ?脈沖數設置范圍： 1～9999999 |
| 基波功率測量 | 有 |
| 電能誤差校驗 | 有功電能：±0.02%（40V~576V，5mA~120A，PF≥0.5） ±0.05%（40V~576V，5mA~5mA，PF≥0.5 |
| 脈沖輸入輸出 | 3入3出 |
| 諧波分析 | 2-63次諧波 |
| 電壓量限指標： | ±0.02%RD（40V~576V） ?2～10次諧波：諧波含量 ≤30% 時；誤差：0.05% 11～21次諧波：諧波含量 ≤30% 時；誤差：0.1% |
| 電流量限指標 | ±0.02%RD（5mA~120A）；±0.05%RD（0.5mA~5mA） 2～10次諧波：諧波含量 ≤30% 時；誤差： 0.05% 11～21次諧波：諧波含量 ≤30% 時；誤差：0.1% ， |
| 有功功率 | 有功功率： ±0.02% RD（40V~576V，5mA~120A，PF≥0.5） ? ±0.05% RD（40V~576V，0.5mA~5mA，PF≥0.5） |
| 無功功率 | 正弦無功功率：±0.02% RD（40V~576V，5mA~120A，PF≥0.5） ±0.05% RD（40V~576V，0.5mA~5mA，PF≥0.5） |
| 頻率 | 測量范圍：40～70Hz ?測量誤差：0.005%RD ?顯示范圍：40.0000Hz ~ 69.9999Hz |
| 諧波電壓測量 | 2~10次：諧波含量 ≤30% 時；誤差：0.1% ；11~21次：諧波含量 ≤30% 時；誤差：0.2% ； 22~51次：諧波含量 ≤30% 時；誤差：0.5% |
| 諧波電流測量 | 2~51次：諧波含量 ≤50% 時；誤差：0.1% |
| 相位 | 測量誤差：0.01°（40V~576V，5mA~120A，正弦波） ?顯示范圍： 0.000°～359.999° |
| 規格 | 體積：385 × 200 × 155 mm； 重量：8公斤。 |
| 電壓量程 | 60V、120V、240V、480V，量程可自動切換也可手動切換。顯示范圍：0.00000V～576.000V |
| 電流量程 | 100A、50A、25A、12.5A、10A、5A、2.5A、1.25A、1A、0.5A、0.25A、0.125A、0.1A、50mA、25mA、20mA、10mA、5mA、2.5mA、1.25mA; |
