產品別稱： 三相標準表裝置 多功能標準計量裝置 三相高精度電能表 三相高精度標準表 標準功率電能表 三相多功能標準表 三相標準儀 三相多功能表 標準功率表 三相標準裝置 三相標準表 標準電能表

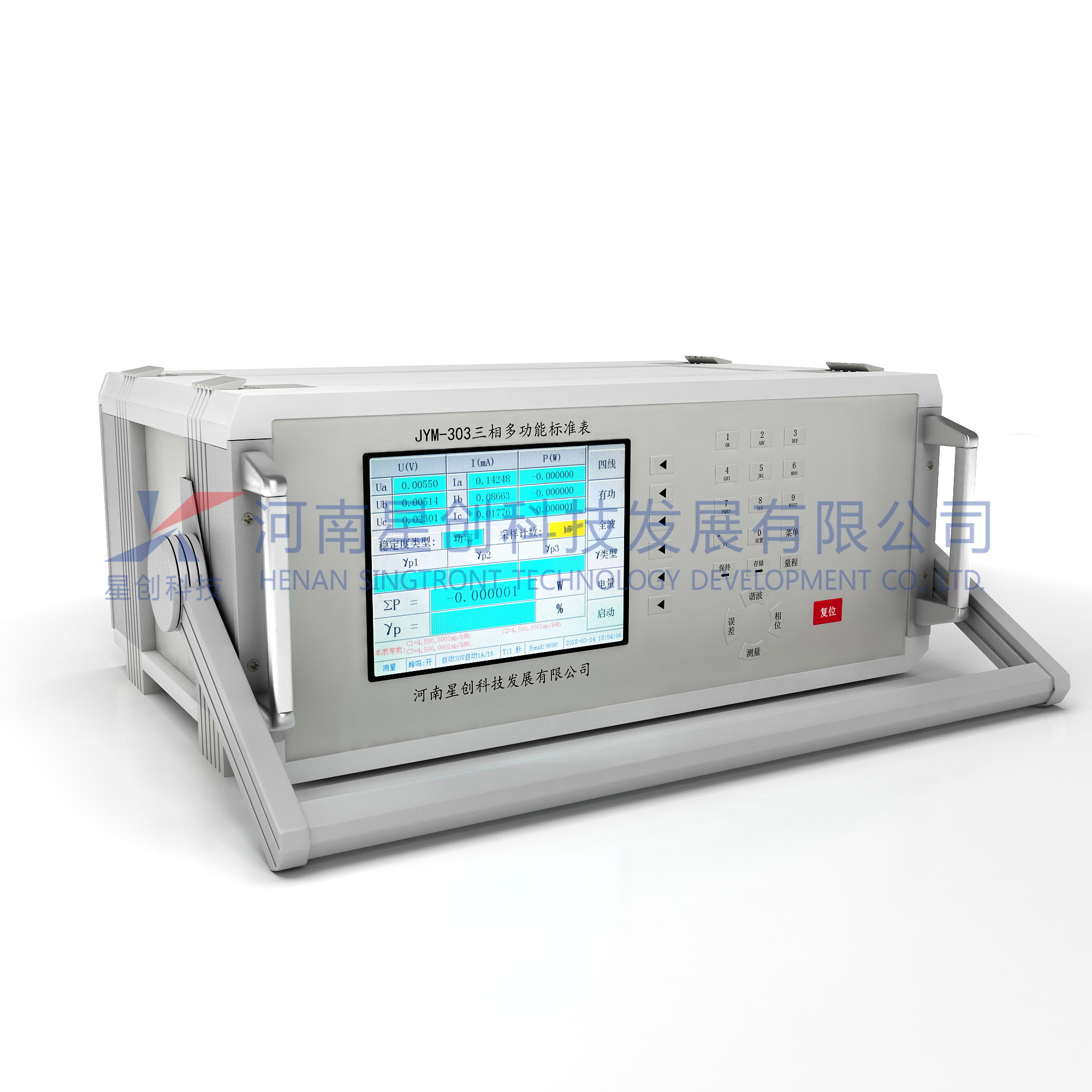

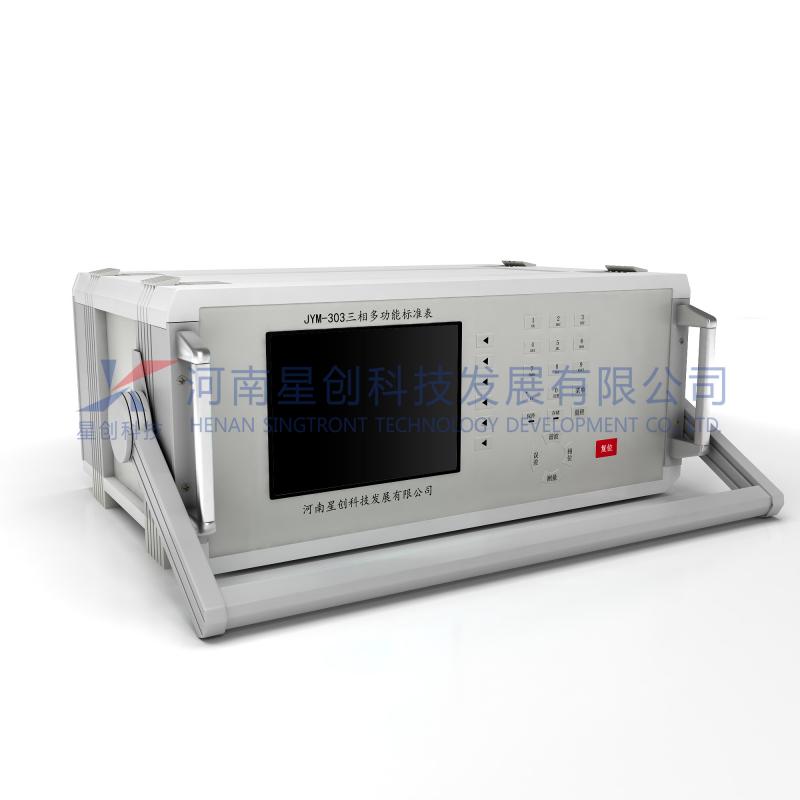

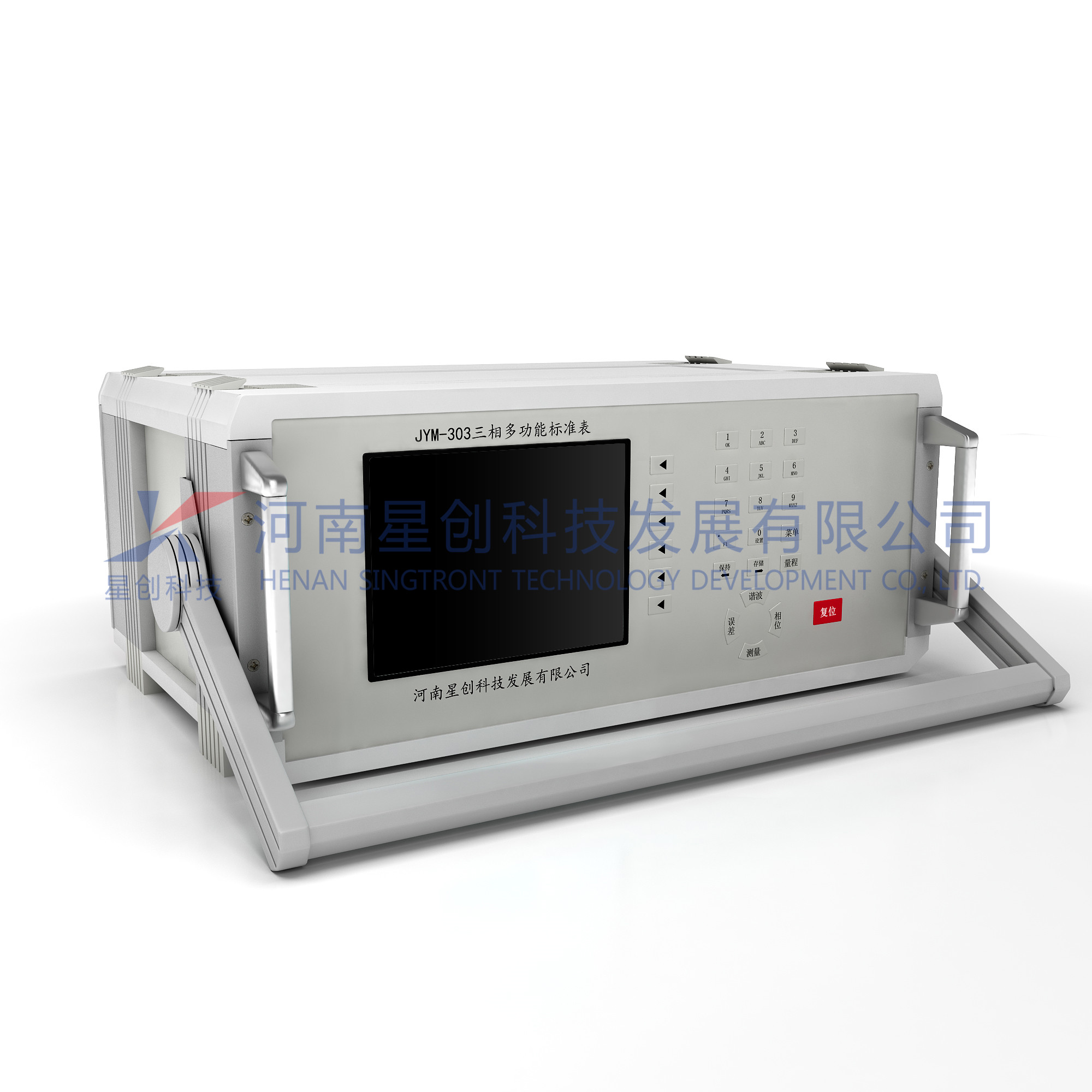

JYM-303系列高精度三相多功能標準表是我公司開發的最新款多功能寬量程標準電能表。嚴格按照國家最新JJG307-2012/JJG597-2012/JJG596-2010/等規程規約開發設計，其精度等級為0.05級。它體積極小，精度超高，采用DSP、嵌入式技術集成開發，以及溫度自動平衡技術和其他補償技術應用，指標極為穩定，功能豐富，界面新穎，操作清晰簡單，工作相當可靠?？蓮V泛應用于電力、計量、檢測、科研、試驗、現場分析等各種實驗場合，是一款超高性價比的高端標準儀器。
產品特點： 1.電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。
2.電壓、電流、功率穩定度測量（多達5種功率穩定度算法）。
3.電壓、電流三相幅度不對稱度測量。
4.電壓、電流三相不平衡度測量。
5.相位不對程度測量。
6.向量圖顯示，多種向量圖顯示方式（順時針旋轉、逆時針旋轉；12：00點鐘、3：00點鐘基準位置可選；參考基準可變；相位顯示方式：0～360o或±180o可設置）以滿足各種顯示習慣。
7.波形顯示，諧波分析，失真度計算。頻譜圖顯示；可顯示諧波的幅值、含量、相位。頻譜圖具有放大功能。
8.需量測量
9.空間磁感應強度測量。
10.裝置同名端壓降測量。
11.測量被檢表電表常數、頻率。
12.基波功率測量。
13.可同時校驗3路不同類型的表的誤差（有功、無功、視在、 電壓、電流）。
14.3路脈沖輸出口，常數可分別設置（自動或手動設置），常數的類型也可分別設置：有功、無功、視在、電壓、電流；可校驗由3塊單相表組成的裝置的綜合誤差。
15.可作為3塊單相標準表使用。
16.基波功率測量：既可測全功率（包括基波和各次諧波的功率），也可只測基波功率。
17.電能誤差校驗：可校驗電能表及電能表檢定裝置的電能計量誤差和標準偏差估計值。并且脈沖數、被校表常數可自動設置，以提高工作效率。特別是對多常數的標準表、電能表檢定裝置，使用起來更加方便。特殊補償技術，在小負荷時不會因負荷太小（電能脈沖頻率太低）而引起誤差的跳動太大。1.可顯示當前誤差、標準偏差估計值、平均誤差。
18.諧波分析：可分析工頻電壓、電流的51次以下諧波。
19.數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據?？芍庇^顯示被測電壓、電流的波形，電壓、電流相位矢量圖、諧波分析波棒圖。
20.手動或自動量程切換。
21.具有存儲功能，可存儲30組數據記錄。并可根據條件檢索查閱。
22.具有拼音輸入法：可輸入漢字、字母、符號

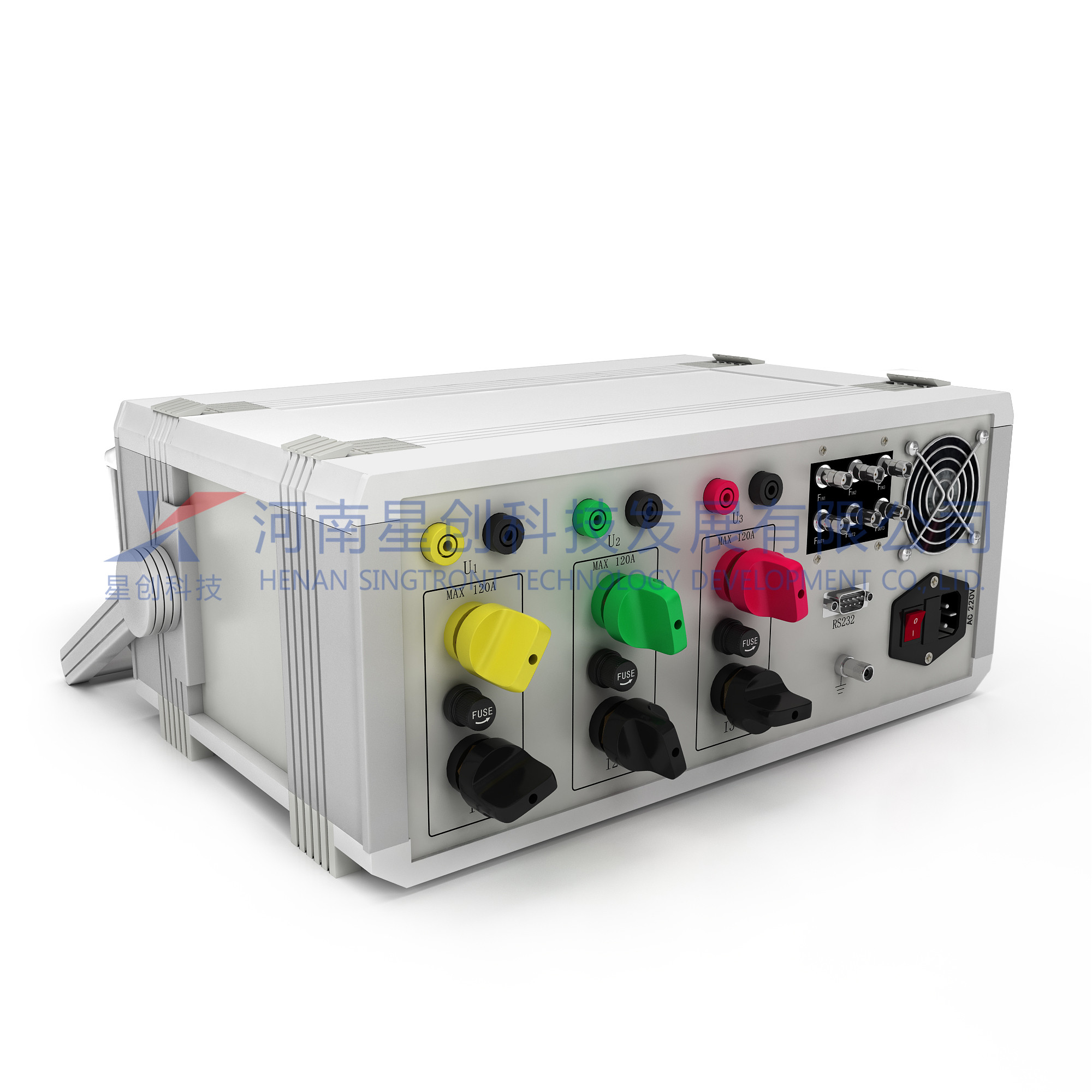

23.接線：寬量程電流輸入端子公用，改變電流無需改變接線，方便使用。
24.多用途: 可作為標準表，也可作為電能表檢定裝置測試儀?？蓡为毷褂?，也可與PC機通訊遙控使用，還可配檢定裝置使用。
25.多種通訊接口：RS485、RS232、USB，采用異步通信時：波特率可設置。

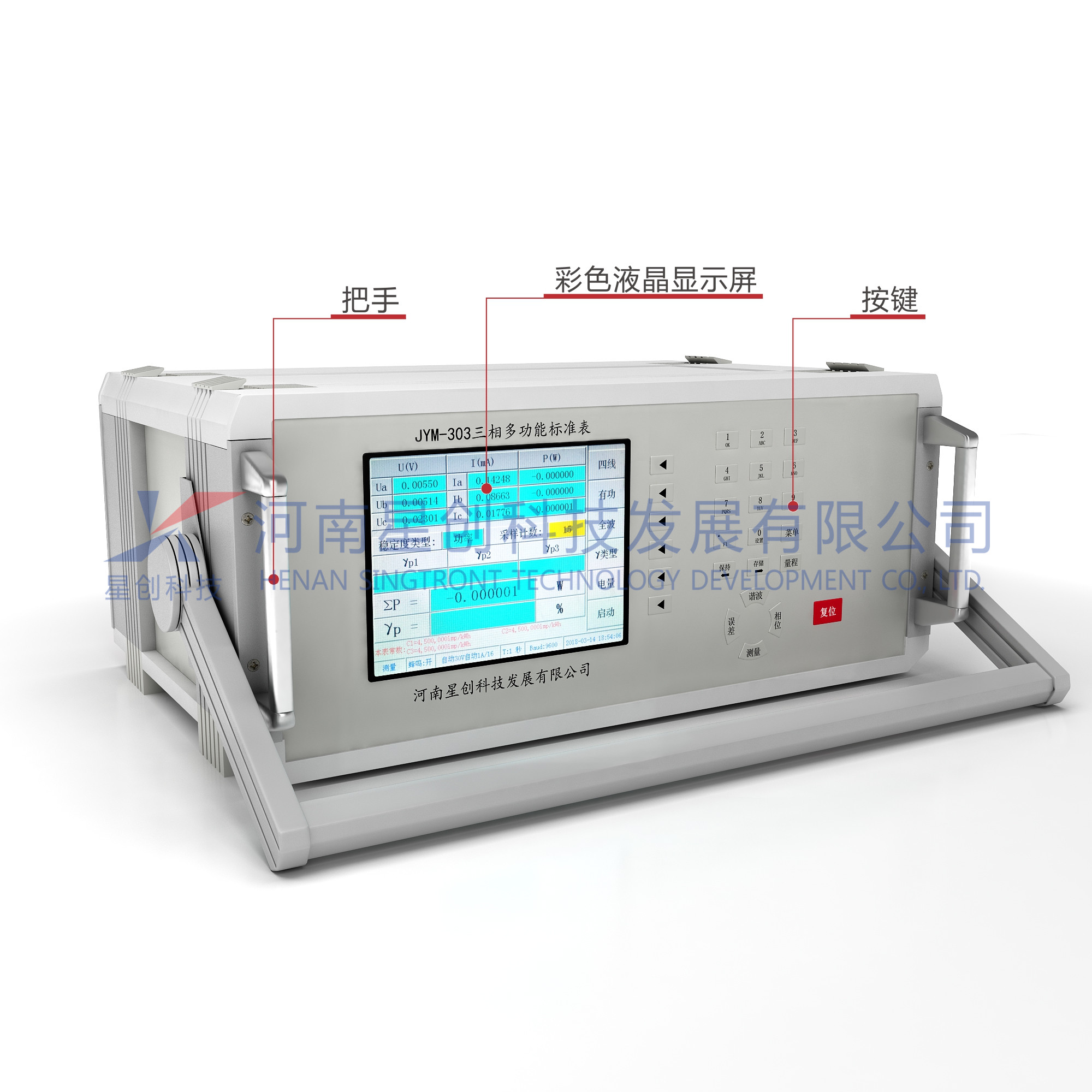

26.配置6.4寸640*480點陣TFT彩色液晶顯示器，顯示清晰，色彩逼真。
技術指標
信號范圍：電壓：1～560V（相電壓） ；電流：10mA ～120A；頻率：40~70Hzi.輸入脈沖：max. 2MHz（TTL）；輸出頻率：使用自動常數，在額定量程時，輸出脈沖頻率 Fout : 60KHz
電壓測量（RMS）：準確度：0.05級（Rd%）；量程：30V、60V、120V、240V、480V五檔，可自動、 手動換檔。
電流測量（RMS）：準確度：0.05級（Rd%）；量程：0.2A、1A、5A、20A、100A五檔，可自動、手動換檔。
有功功率、有功電能測量準確度：0.05級（或0.02級）Rd%）。
無功功率、無功電能測量準確度：0.1級（Rd%）。
頻率測量：測量范圍：45～70Hz；分辨率： 0.0001Hz；準確度： ± 0.01Hz。
相位測量：測量范圍：0～359.999o（0～±180o）;分辨率： 0.001o; a)準確度： ±0.05o。
同名端壓降測量：測量范圍：0～400mV；分辨率： 0.1mV；1.準確度： ±0.05％±1mV。
磁感應強度測量：測量范圍：0～0.25mT； 準確度：±10％±0.001mT。
諧波電壓測量：a)2~10次：諧波含量 ≤30% 時；誤差：0.1%b)11~21次：諧波含量 ≤30% 時；誤差：0.2%c)22~51次：諧波含量 ≤30% 時；誤差：0.5%
諧波電流測量：2~51次：諧波含量 ≤50% 時；誤差：0.1%
輸入阻抗： 電壓輸入阻抗：≥750KΩ； 電流輸入阻抗：0.001Ω。
工作環境：溫度：15~30 oC 溫度系數：0.0005/ oC ；預熱時間：30分鐘。1.濕度：45~80%R.H；供電電源：220V±10％ 50Hz±1％；功耗：≤50VA。
規格： 355 × 185 × 145 mm。
重量 7.5公斤。
| 功能項 | 參數 |
|---|---|
| 基本電參數測量 | 有 |
| 單相測量 | 有 |
| 三相不平衡度測量 | 有 |
| 穩定度測量 | 有 |
| 不對稱度測量 | 有 |
| 需量測量 | 有 |
| 磁感應強度測量 | 測量范圍：0～0.25mT；準確度：±10％±0.001mT |
| 同名端壓降測量 | 測量范圍：0～400mV； 分辨率： 0.1mV； 準確度： ±0.05％±1mV |
| 電能常數測量 | 有 |
| 基波功率測量 | 有 |
| 電能誤差校驗 | 有 |
| 脈沖輸入輸出 | 3入3出 |
| 諧波分析 | 2-51次諧波 |
| 數據存儲 | 有 |
| 電壓量限指標： | 準確度：0.05RD%；量程：30V、60V、120V、240V、480V五檔 |
| 電流量限指標 | 準確度：0.05RD%；量程：0.2A、1A、5A、20A、100A五檔 |
| 有功功率 | 0.05RD% |
| 無功功率 | 0.1%RD |
| 頻率 | 45～70Hz；分辨率：0.0001Hz； 準確度： ± 0.01Hz |
| 諧波電壓測量 | 2~10次：諧波含量 ≤30% 時；誤差：0.1% ；11~21次：諧波含量 ≤30% 時；誤差：0.2% ； 22~51次：諧波含量 ≤30% 時；誤差：0.5% |
| 諧波電流測量 | 2~51次：諧波含量 ≤50% 時；誤差：0.1% |
| 相位 | 0～359.999o（0～±180o）; 分辨率： 0.001o; 準確度： ±0.02o |
| 規格 | 355 × 185 × 145 mm； 重量 7.5公斤 |
