產品別稱：    多功能標準裝置 三相電能標準儀 三相標準表裝置 多功能標準計量裝置 三相高精度電能表 三相高精度標準表 標準功率電能表 標準計量裝置校驗儀 三相標準電能表檢定裝置 標準電能表檢定裝置 電能表校驗儀檢定裝置 標準表檢定裝置 電能表檢定裝置校驗儀 三相多功能標準表 三相標準儀 三相多功能表 標準功率表 三相標準裝置 三相標準表 標準電能表

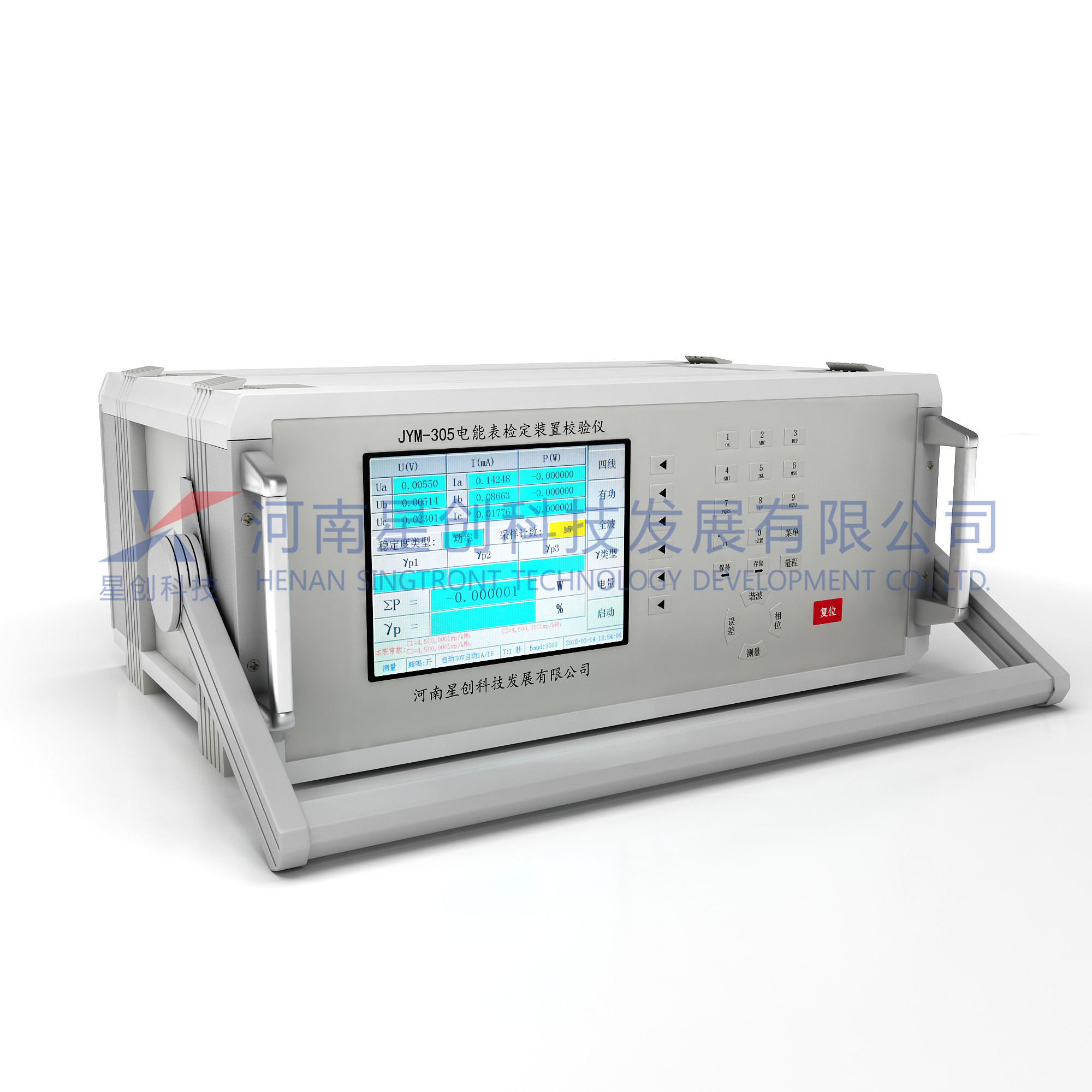

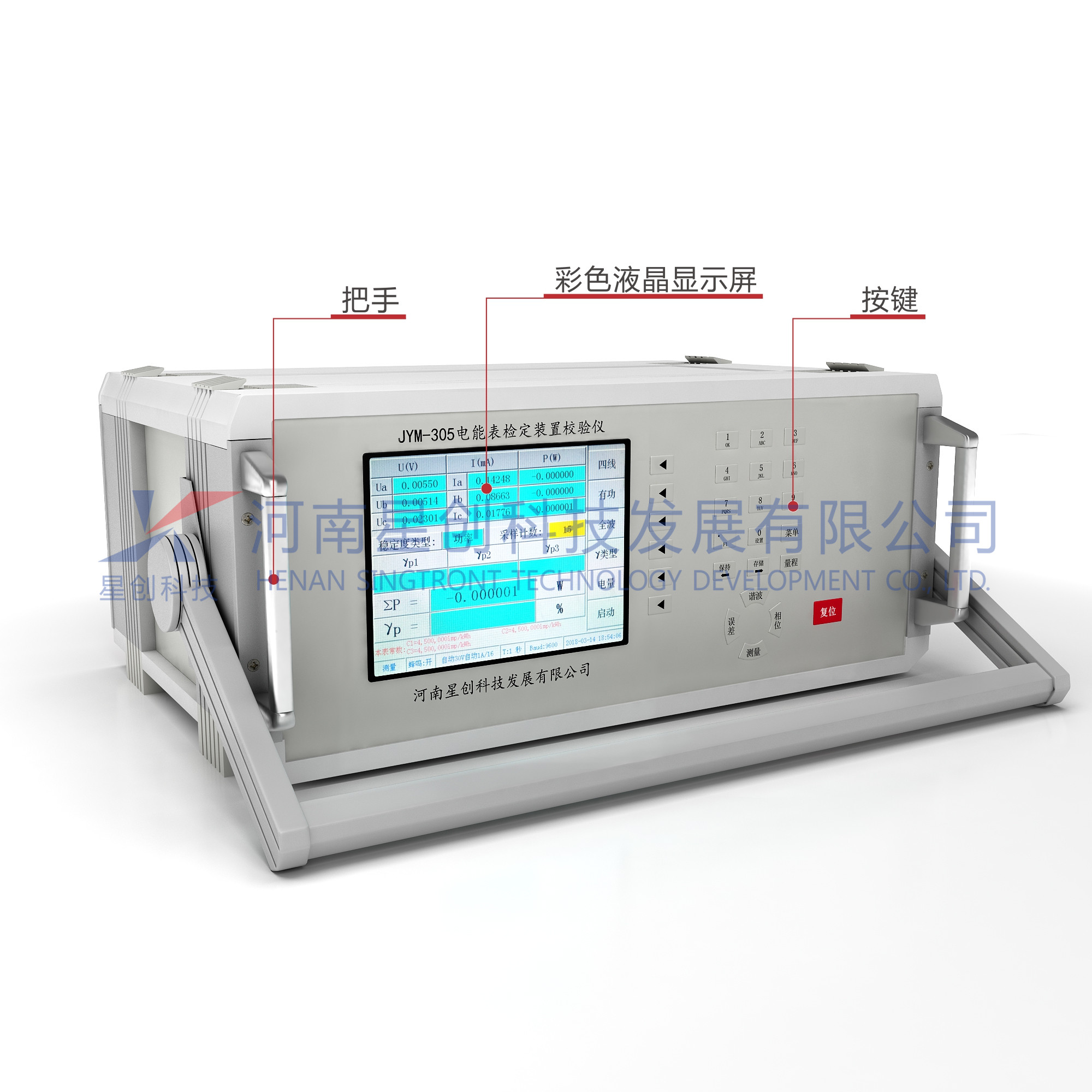

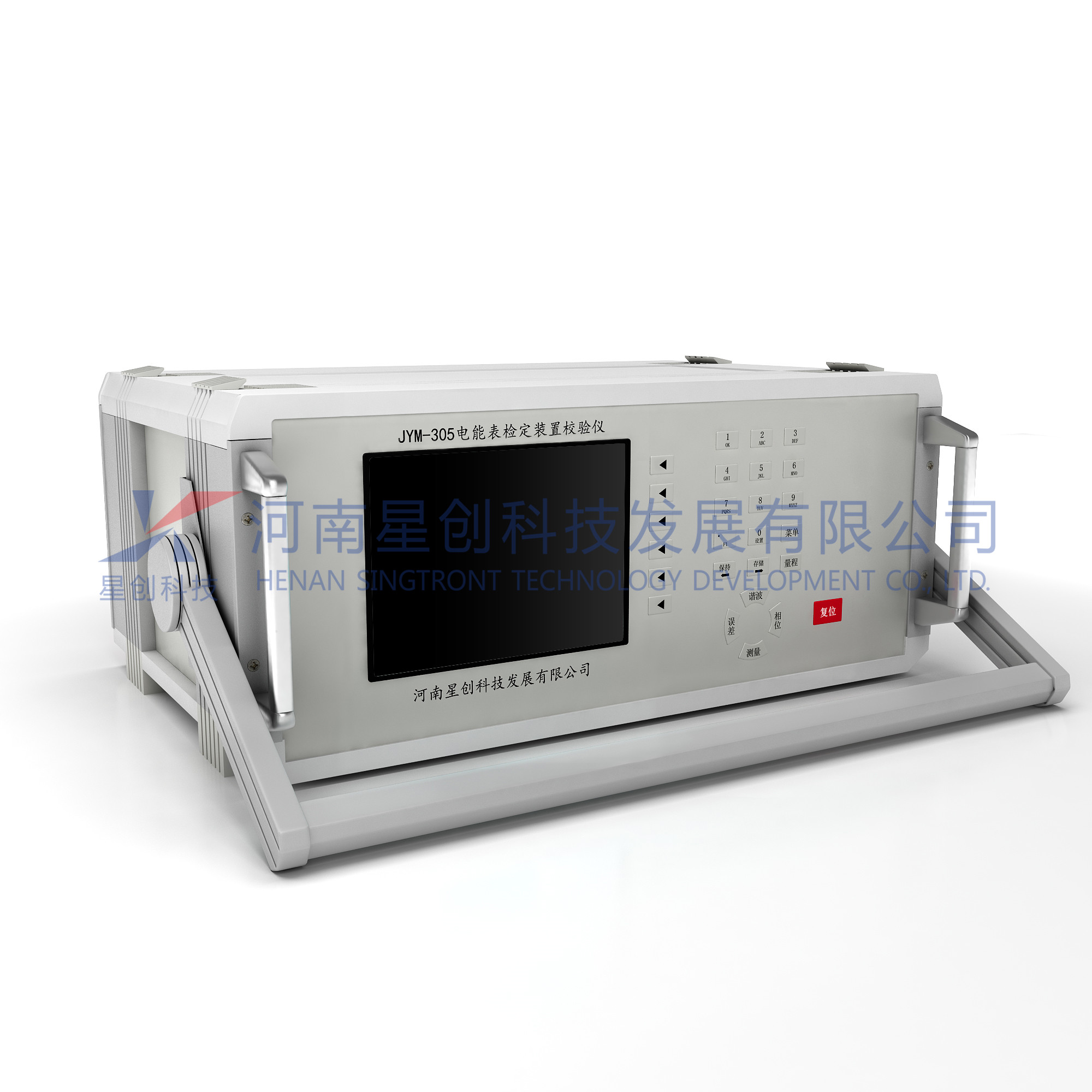

   JYM-305電能表檢定裝置校驗儀可廣泛應用于電力、計量、檢測、科研、試驗、現場分析等各種實驗場合，特別是可以用于各種電能計量裝置、電能表檢定裝置、現場校驗儀等標準設備的檢定，以及到現場進行各種標準裝置的檢定，由于設計精巧，重量輕便，可以一機多用，非常方便各級計量檢定機構使用。

產品特點：

1.電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。

2.電壓、電流、功率穩定度測量（多達5種功率穩定度算法）。

3.電壓、電流三相幅度不對稱度測量。

4.電壓、電流三相不平衡度測量。

5.相位不對程度測量。

6.向量圖顯示，多種向量圖顯示方式（順時針旋轉、逆時針旋轉；12：00點鐘、3：00點鐘基準位置可選；參考基準可變；相位顯示方式：0～360o或±180o可設置）以滿足各種顯示習慣。

7.波形顯示，諧波分析，失真度計算。頻譜圖顯示；可顯示諧波的幅值、含量、相位。頻譜圖具有放大功能。

8.需量測量

9.空間磁感應強度測量。

10.裝置同名端壓降測量。

11.測量被檢表電表常數、頻率。

12.基波功率測量。

13.可同時校驗3路不同類型的表的誤差（有功、無功、視在、 電壓、電流）。

14.3路脈沖輸出口，常數可分別設置（自動或手動設置），常數的類型也可分別設置：有功、無功、視在、電壓、電流；可校驗由3塊單相表組成的裝置的綜合誤差。

15.可作為3塊單相標準表使用。

16.基波功率測量：既可測全功率（包括基波和各次諧波的功率），也可只測基波功率。

17.電能誤差校驗：可校驗電能表及電能表檢定裝置的電能計量誤差和標準偏差估計值。并且脈沖數、被校表常數可自動設置，以提高工作效率。特別是對多常數的標準表、電能表檢定裝置，使用起來更加方便。特殊補償技術，在小負荷時不會因負荷太?。娔苊}沖頻率太低）而引起誤差的跳動太大；可顯示當前誤差、標準偏差估計值、平均誤差。

18.諧波分析：可分析工頻電壓、電流的51次以下諧波。

19.數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據?？芍庇^顯示被測電壓、電流的波形，電壓、電流相位矢量圖、諧波分析波棒圖。

20. 手動或自動量程切換。

21.具有存儲功能，可存儲30組數據記錄。并可根據條件檢索查閱。

22.具有拼音輸入法：可輸入漢字、字母、符號

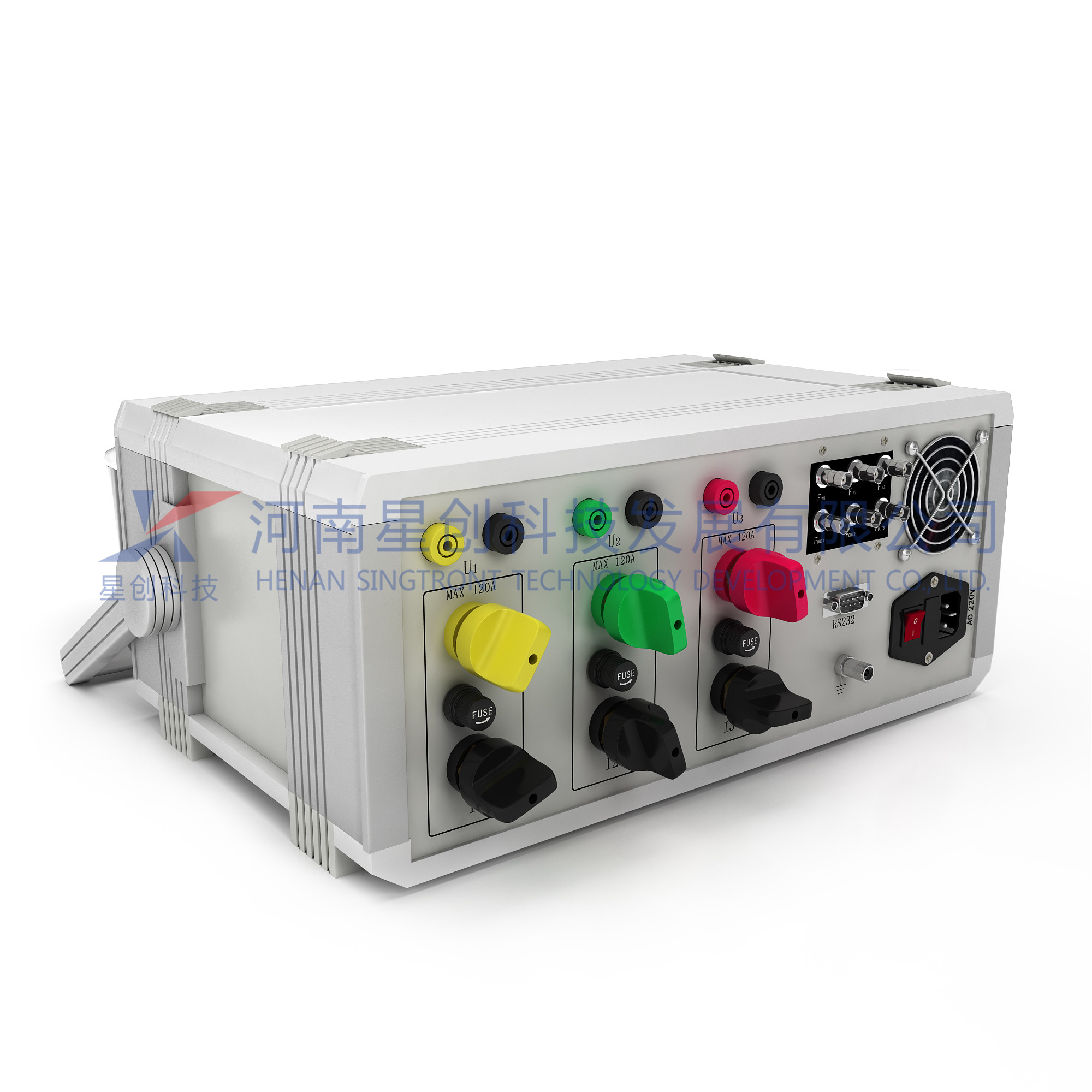

23.接線：寬量程電流輸入端子公用，改變電流無需改變接線，方便使用。

24.多用途: 可作為標準表，也可作為電能表檢定裝置測試儀。可單獨使用，也可與PC機通訊遙控使用，還可配檢定裝置使用。

25.多種通訊接口：RS485、RS232、USB，采用異步通信時：波特率可設置。

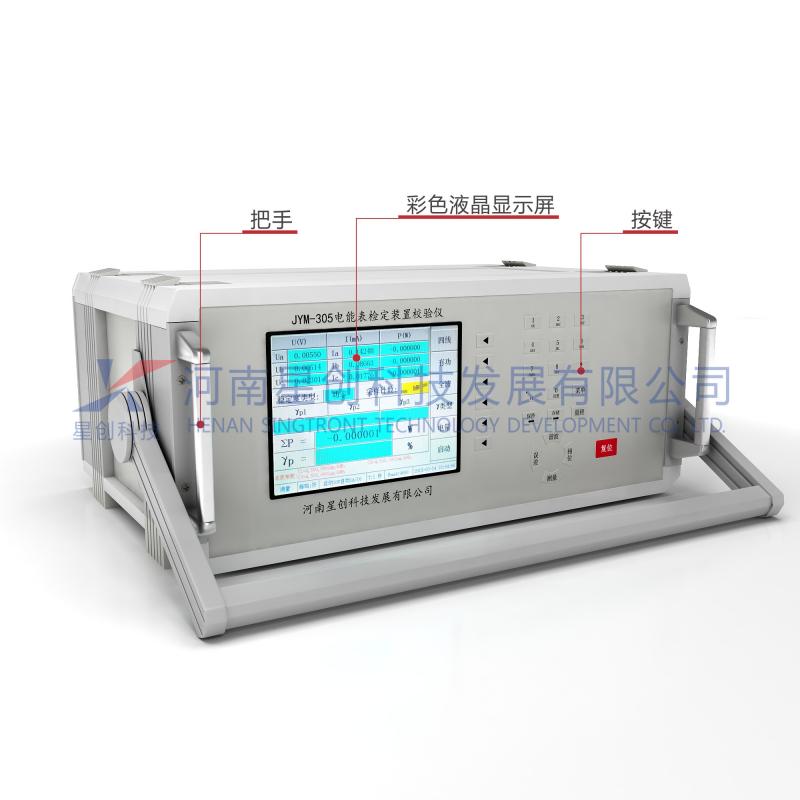

26.配置6.4寸640*480點陣TFT彩色液晶顯示器，顯示清晰，色彩逼真。

  技術指標

1.測量信號范圍：電壓：1～560V（相電壓） ；電流：10mA ～120A；頻率：40~70Hz

     輸入脈沖：max. 2MHz（TTL）；輸出頻率：使用自動常數，在額定量程時，輸出脈沖頻率 Fout : 60KHz

2.電壓測量（RMS）：準確度：0.02級（Rd%）；量程：30V、60V、120V、240V、480V五檔，可自動、  手動換檔。

3.電流測量（RMS）：準確度：0.02級（Rd%）；量程：0.2A、1A、5A、20A、100A五檔，可自動、手動換檔。

4.有功功率、有功電能測量準確度：0.02級Rd%）。

5.無功功率、無功電能測量準確度：0.05級（Rd%）。

6.頻率測量：測量范圍：45～70Hz；分辨率：  0.0001Hz；準確度： ± 0.01Hz。

7.相位測量：測量范圍：0～359.999o（0～±180o）;分辨率：  0.001o;

a)準確度： ±0.02o。

8.同名端壓降測量：測量范圍：0～400mV；分辨率：  0.1mV；

1.準確度：  ±0.02％±1mV。

9.磁感應強度測量：測量范圍：0～0.25mT；   準確度：±10％±0.001mT。

10.諧波電壓測量：

a)2~10次：諧波含量 ≤30% 時；誤差：0.1%

b)11~21次：諧波含量 ≤30% 時；誤差：0.2%

c)22~51次：諧波含量 ≤30% 時；誤差：0.5%

11.諧波電流測量：2~51次：諧波含量 ≤50% 時；誤差：0.1%

12.輸入阻抗： 電壓輸入阻抗：≥750KΩ；   電流輸入阻抗：0.001Ω。

13.工作環境：溫度：15~30 oC 溫度系數：0.0005/ oC ；預熱時間：30分鐘。

1.濕度：45~80%R.H；供電電源：220V±10％  50Hz±1％；功耗：≤50VA。

14.規格：  355 × 185 × 145 mm。    重量  7.5公斤。
