產品別稱：  高精度多功能三相標準表 高精度寬量程多功能標準表 二合一型標準表現場校驗儀 三相多功能現場標準裝置 多功能現場校驗檢定裝置 便攜式標準表現場校驗裝置 便攜式標準裝置 三相現場校驗儀暨標準裝置多功能現場標準裝置

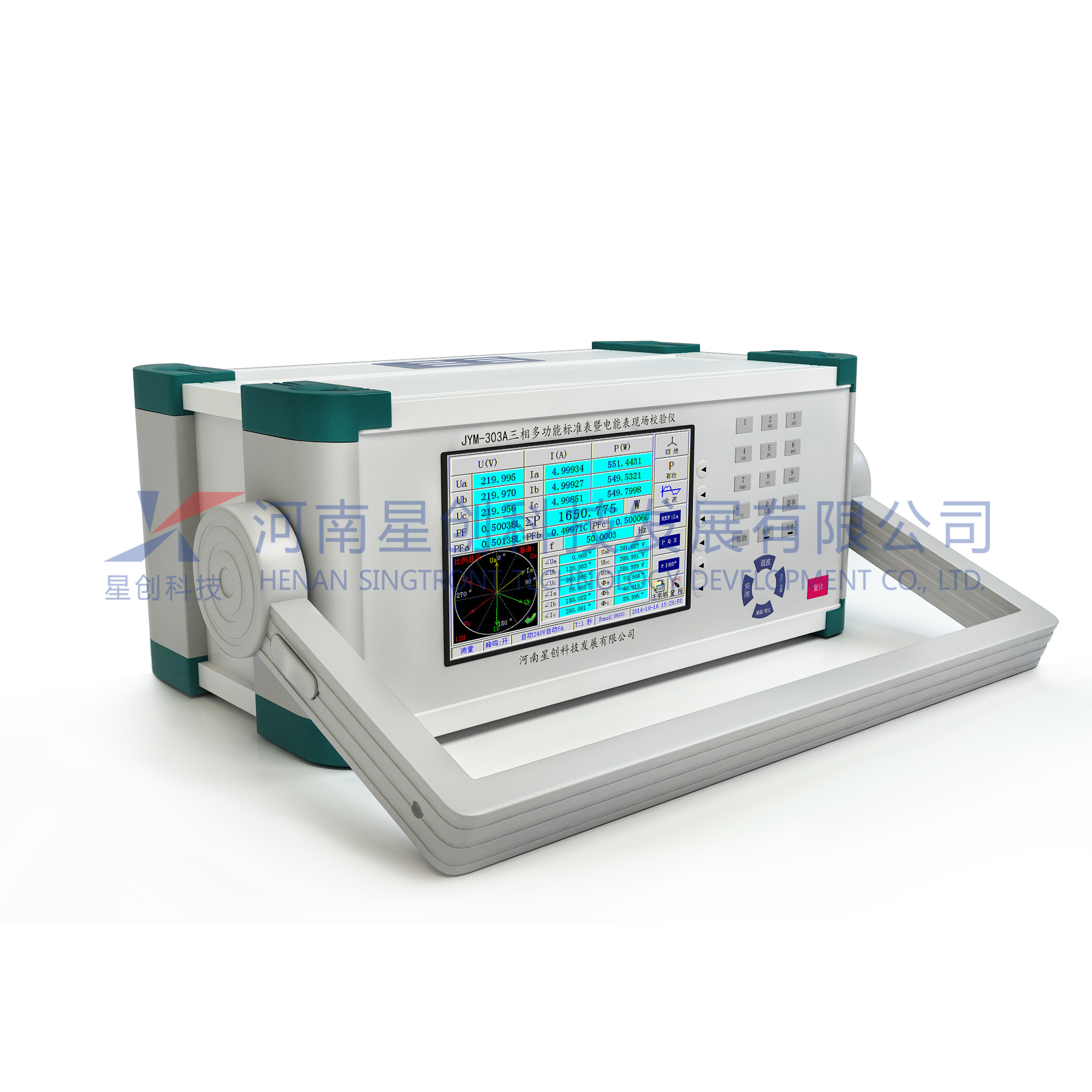

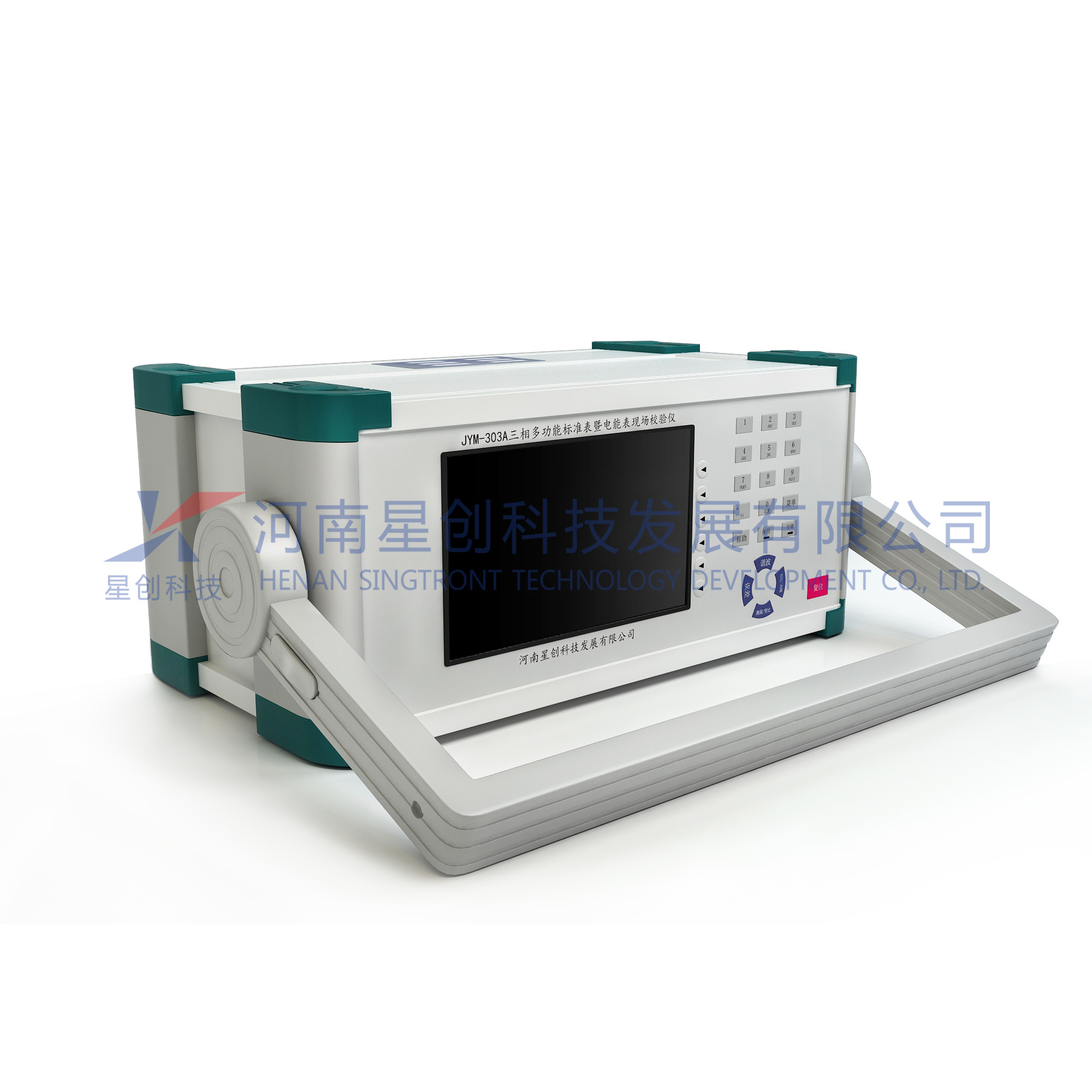

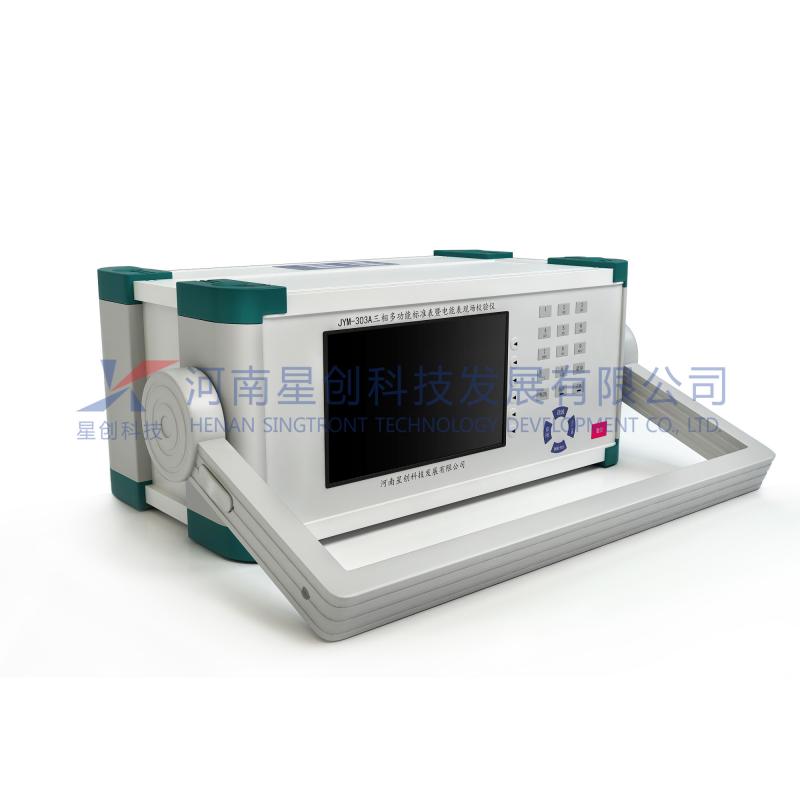

   本標準表采用DSP、嵌入式技術，以及溫度自動平衡技術和其他補償技術，指標穩定，功能豐富，界面新穎，操作清晰簡單，工作可靠?？蓮V泛應用于電能計量行業、電能實驗室和其他相關部門，既可以在實驗室使用，又能攜帶到現場工作。

標準表功能單元

功能特點

     1. 多種方式測量：可在單相、三相四線Y/三線Δ等各種接線方式下對交流電壓、電流、功率（有功功率、無功功率、視在功率）及電能進行4象限測量；其中無功功率及電能可進行真無功、夸相無功、人工中性點無功等多方式測量。

     2. 多功能測量：

       a. 電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。

       b. 電壓、電流、功率穩定度測量（多達5種功率穩定度算法）。

       c. 電壓、電流三相幅度不對稱度測量。

       d. 電壓、電流三相不平衡度測量。

       e.相位不對程度測量。

       f. 向量圖顯示，多種向量圖顯示方式（順時針旋轉、逆時針旋轉；12：00點鐘、3：00點鐘基準位置可選；參考基準可變；相位顯示方式：0～360o或±180o可設置）以滿足各種顯示習慣。

       g.波形顯示，諧波分析，失真度計算。頻譜圖顯示；可顯示諧波的幅值、含量、相位。頻譜圖具有放大功能。

       h. 需量測量

       i. 裝置同名端壓降測量。

       j. 測量被檢表電表常數、頻率、

         k. 基波功率測量

         l. 可同時校驗3路不同類型的表的誤差（有功、無功、視在、電壓、電流）。

       m.  3路脈沖輸出口，常數可分別設置（自動或手動設置），常數的類型也可分別設置：有功、無功、視在、電壓、電流。

       n. 可校驗由3塊單相表組成的裝置的綜合誤差。

       o. 可作為3塊單相標準表使用。

     3. 基波功率測量：既可測全功率（包括基波和各次諧波的功率），也可只測基波功率。

     4. 電能誤差校驗：可校驗電能表及電能表檢定裝置的電能計量誤差和標準偏差估計值。并且脈沖數、被校表常數可自動設置，以提高工作效率。特別是對多常數的標準表、電能表檢定裝置，使用起來更加方便。特殊補償技術，在小負荷時不會因負荷太?。娔苊}沖頻率太低）而引起誤差的跳動太大?？娠@示當前誤差、標準偏差估計值、平均誤差。

     5．諧波分析：可分析工頻電壓、電流的51次以下諧波。

     6.  數據和圖形顯示：可直觀顯示測量工作狀態和多種測量數據?？芍庇^顯示被測電壓、電流的波形，電壓、電流相位矢量圖、諧波分析波棒圖。

     7.  多用途: 可作為標準表，也可作為電能表檢定裝置測試儀?？蓡为毷褂?，也可與PC機通訊遙控使用，還可配檢定裝置使用。

     8.  多種通訊接口：RS485、RS232、USB，采用異步通信時：波特率可設置。

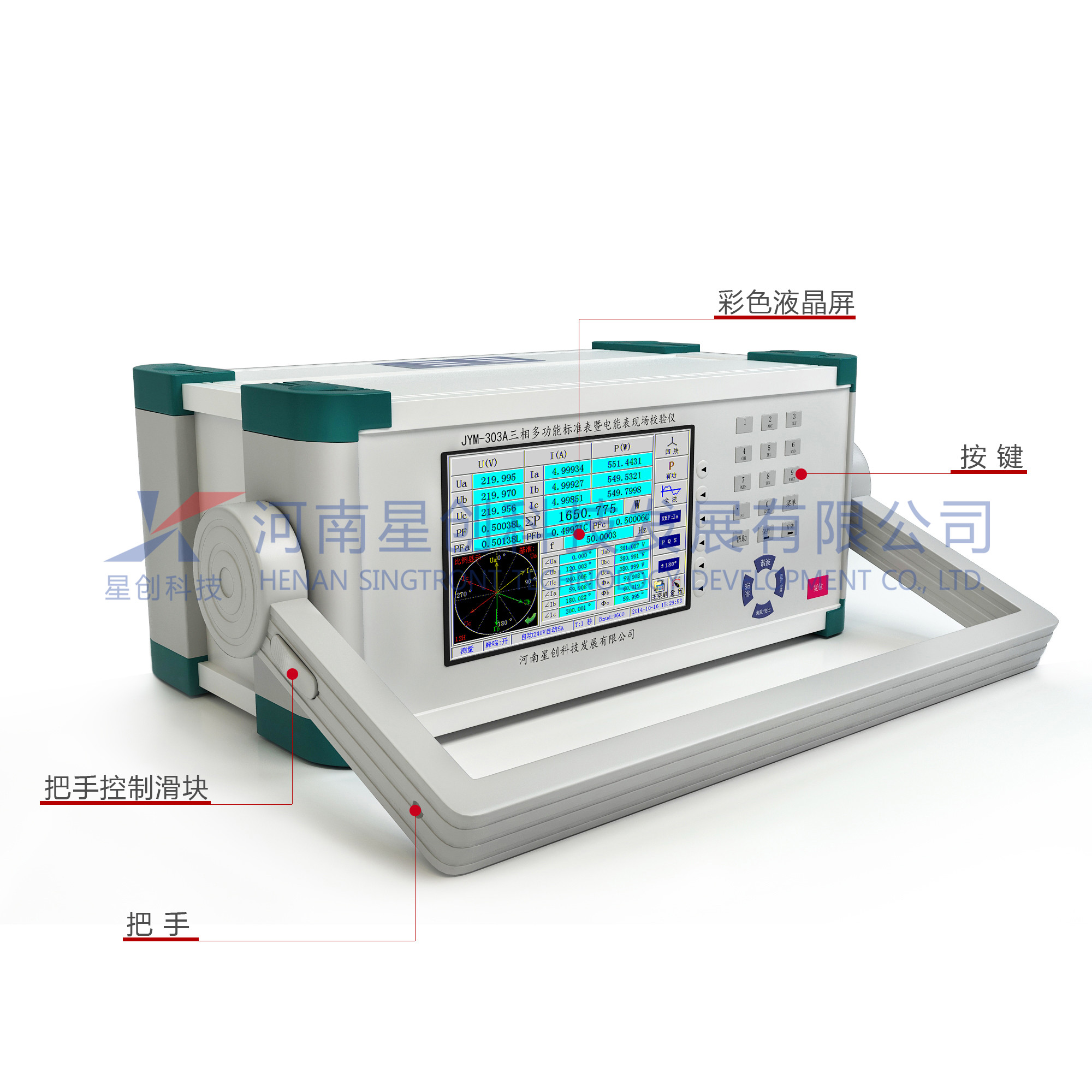

     9.  配置7寸800*480點陣TFT彩色高亮液晶顯示器，顯示清晰，色彩逼真。

    技術指標：

1.  電壓、電流、有功功率、電能測量準確度：0.02級（Rd%）。

2.  無功功率、無功電能測量準確度：0.05級（Rd%）。

3.  電壓量程： 60V、120V、240V、480V五檔，可自動、手動換檔。

4.  電流量程：0.025A、0.05A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A，可自動、手動換檔。（一次不切換檔位，更加安全可靠）

5.  相位測量：0～359.999o（0～±180o）;分辨率0.001o;準確度：±0.05o。

6.  頻率測量：45～70Hz，分辨率0.001Hz,準確度：±0.01Hz。

7． 同名端壓降測量：0～400mV,分辨率：0.1mV,準確度：±5％±1mV。

8.  磁感應強度測量（選配）

9.　電壓輸入阻抗：≥750KΩ，電流輸入阻抗：0.001Ω。

10. 接線方式分為：

三相四線：a. 有功

          b. 自然無功（真無功）

          c. 跨相無功 （三元件Q90o）

三相三線：a. 有功

          b. 自然無功（真無功）

          c. 跨相無功 （兩元件Q90o，兩元件Q60o）

11. 溫度系數：常溫型：0.0005/ oC ；預熱時間：30分鐘。

              寬溫型：0.0002/ oC ；預熱時間： 0分鐘。

12. 通訊接口：RS232、（RS484、 USB）。

13．工作環境：

a. 溫度：10oC～40oC （檢定溫度 23±1oC）

b. 濕度：45～80％R.H

現場校驗儀功能單元：

功能特點：

1. 采用7寸800 X 480 分辨率真彩TFT高亮液晶屏，陽光下清晰可見。一屏顯示所有測量參數、向量圖、校驗參數設置，不切換界面即可校驗電能表誤差；

2. 具有觸摸屏、按鍵都可操作，操作更方便、快捷；

3. 能直接同時測量電壓、電流、功率、相位、頻率并校驗誤差；且電壓、電流（1A、5A之間）能自動換檔；

4. 三相四線、三相三線有功電能表，各種無功電能表（Q90、Q60）實負荷校驗；

5. 具有基波測量模式，可實現基波表的校驗；

6. 具有兩個電能脈沖輸入端口，可同時校驗兩塊表（主、副表），也可對有功表和無功表同時校驗；

7. 輸出電能常數可設置，方便校準該儀器；

8. 具有誤差化整功能，根據被校電能表的精度等級，自動進行誤差化整；

9. 測量CT變比、比差、角差、及極性；

10.  可測量環境溫度、濕度。并可計錄測量時的環境溫度、濕度；（選配）

11.  可分析0～51次諧波，可測量各次諧波含量、幅值、相位。并用直方圖顯示，且直方圖具有放大功能，便于觀察分析；

12.  波形顯示，且具有放大功能；

13.  用戶可根據需要選配5A、10A、100A、200A、500A、1000A、2000A鉗表，實現低壓電能計量裝置綜合誤差的實負荷測量?？赏瑫r配3種鉗表；并可配置柔性線圈（lokovski線圈）測量大電流到10000A。

14.  自動識別電流接入方式，用戶不需設置；

15.  具有電能累計功能?？蛇M行電能表現場走字試驗，校計度器誤差、校核常數；有功電能、無功電能、視在電能可同時累計。

16.  豐富的向量圖顯示，以滿足各種用戶習慣；

17.  可實現三相三線、三相四線錯誤接線的現場快速判別。并給出糾正步驟。也可計算錯誤接線下的更正系數、追退電量；

18.  具有硬時鐘，可隨時記錄測試時間；

19.  支持條形碼輸入，從而現場可實現現場免輸入校驗參數而快速校驗誤差；（根據用戶需要可選）

20.  可選配微型打印機，現場打印測量數據。

21.  支持數字輸入、字母輸入、符號輸入、漢字輸入；

22.  具有各種測量數據的存儲、上傳功能。支持RS232、USB通訊?？赏ㄟ^U盤導出導入測量數據。并可接受PC機下傳的校驗計劃，在現場以各種條件（局編號、戶號、用戶名）快速查到該表的校驗參數?？纱鎯?000塊表的測量數據；

23.  具有RS-485接口，可現場進行抄讀電量，進行電能表通信檢查；

24.  可擴展測量：PT二次壓降、PT二次負荷、CT二次負荷；（根據用戶需要分別可選）

性能指標:

1. 電壓、電流、有功功率、有功電能、視在電能（內置電流互感器）準確度等級：0.02級。

2. 無功功率、無功電能準確度等級：0.05級。

3. 電壓輸入：30V～560V，60V、120V、240V、480V四檔，自動換檔。

4. 電流輸入：內置電流互感器：1A電流端子：1mA～1.2A,自動換檔。

5.                            100A電流端子：100mA～120A,自動換檔

             鉗形表：可選5A、10A、20A、100A、200A、500A、1000A、2000A。精度等級：0.2級

          柔性線圈：3000A、5000A、10000A；精度等級：0.5級

6. 相位測量范圍：0.000°~360°（或0.000°~±180°），分辨率：0.001°。

準確度：±0.05°（電流輸入>10%Ib）

7. 頻率測量：分辨率：0.001H在，準確度：±0.01Hz。

8. 輸入電能脈沖：TTL電平，最高頻率≤２ＭＨz。

9. 輸出電能脈沖：自動常數時，額定量程：60KHz。手動常數時可在1~250000之間設置。

10.  溫度系數：5ppm。

11.  低壓輸入阻抗：>750KΩ；

12.  電流輸入阻抗：<0.05Ω;

13.  輸入信號頻率：45~65Hz；

14.  PT二次壓降準確度(90%~110%Un)：角差0.2′；比差0.02%；

15.  PT、CT二次負荷測量準確度：1.0級

                 測量范圍：導納：1.0~99.99（ms）;

                           阻抗：0.1~8（Ω）；
