產品別稱：三相標準表裝置 多功能標準計量裝置 三相高精度電能表 三相高精度標準表 三相多功能標準表 三相標準儀 三相多功能表 標準功率表 三相標準裝置 三相標準表
產品簡介：

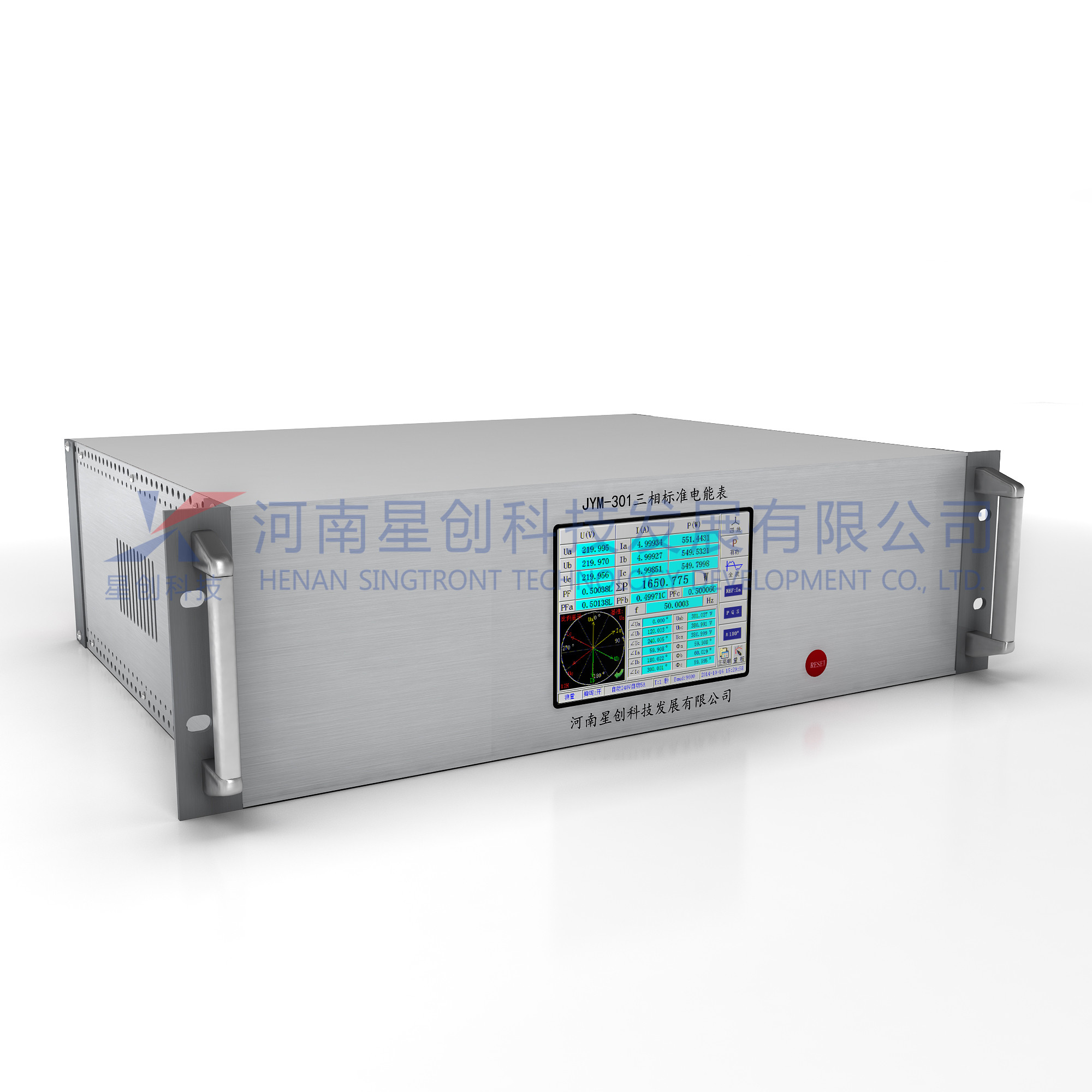

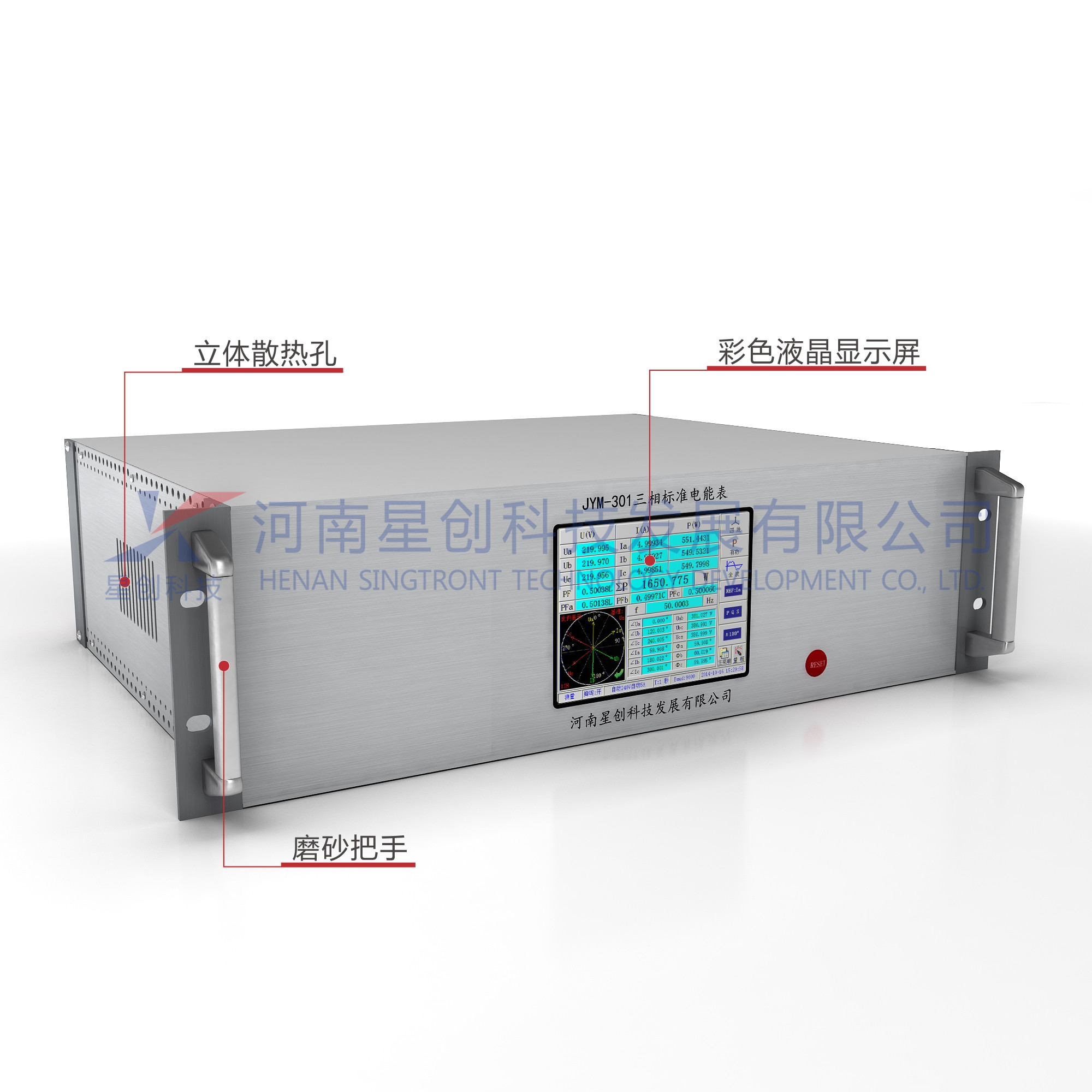

1、采用標準3U機箱，可直接裝入機柜，外型美觀大方；
2、寬量程測量：電壓測量范圍（相電壓）：1～560V 電流測量范圍：10mA ～120A
3、多種方式測量：可在單相、三相四線Y/三線Δ等各種接線方式下對交流電壓、電流、功率（有功功率、無功功率、視在功率）及電能進行4象限測量；其中無功功率及電能可進行真無功、夸相無功、人工中性點無功等多方式測量。
4、基本測量： a. 電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。
b. 向量圖顯示，多種向量圖顯示方式（順時針旋轉、逆時針旋轉；12：00點鐘、3：00點鐘基準位置可選；參考基準可變；相位顯示方式：0～360o或±180o可設置）以滿足各種顯示習慣。
5、基波功率測量：既可測全功率（包括基波和各次諧波的功率），也可只測基波功率。
6、諧波分析：可分析工頻電壓、電流的51次以下諧波。（根據用戶需要選配）

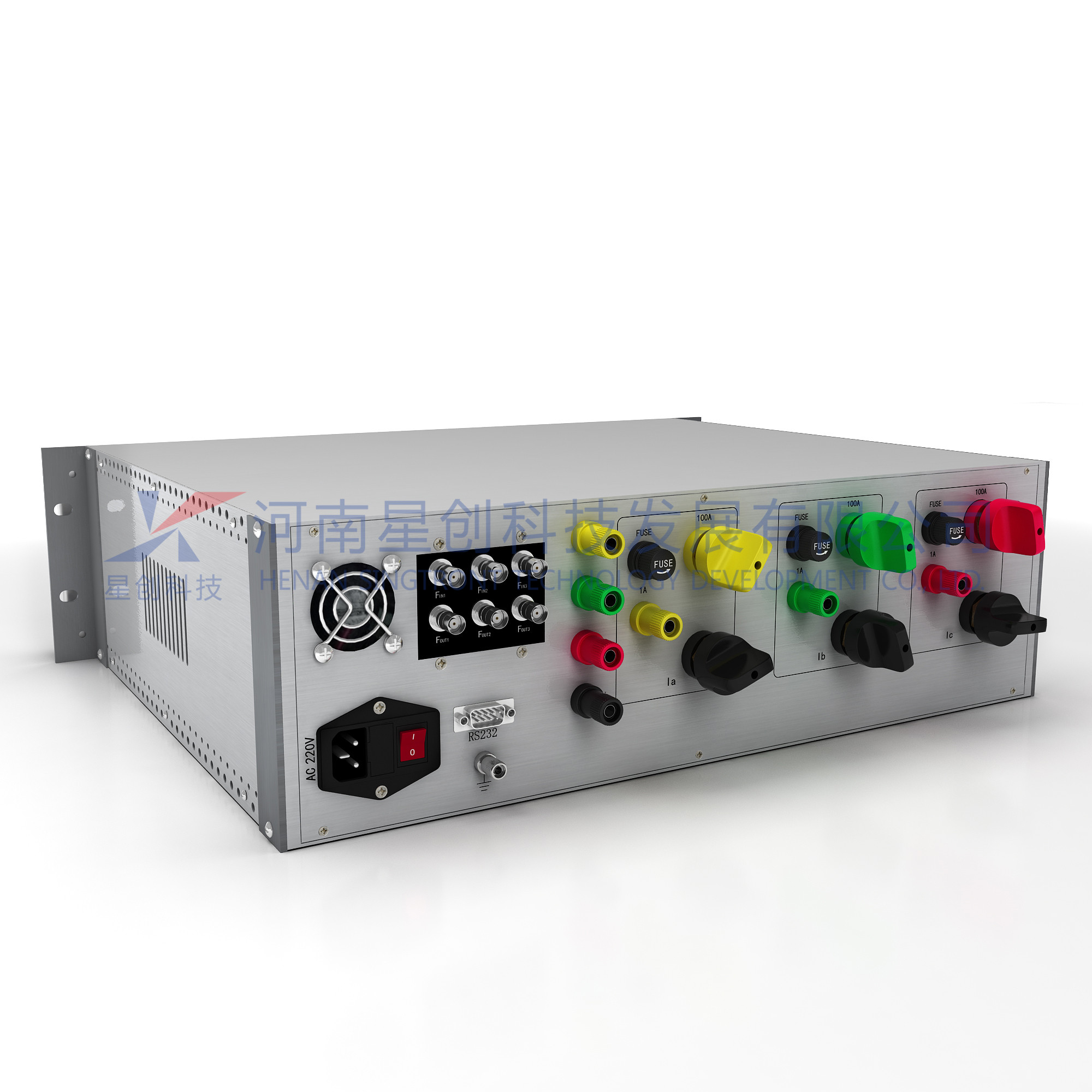

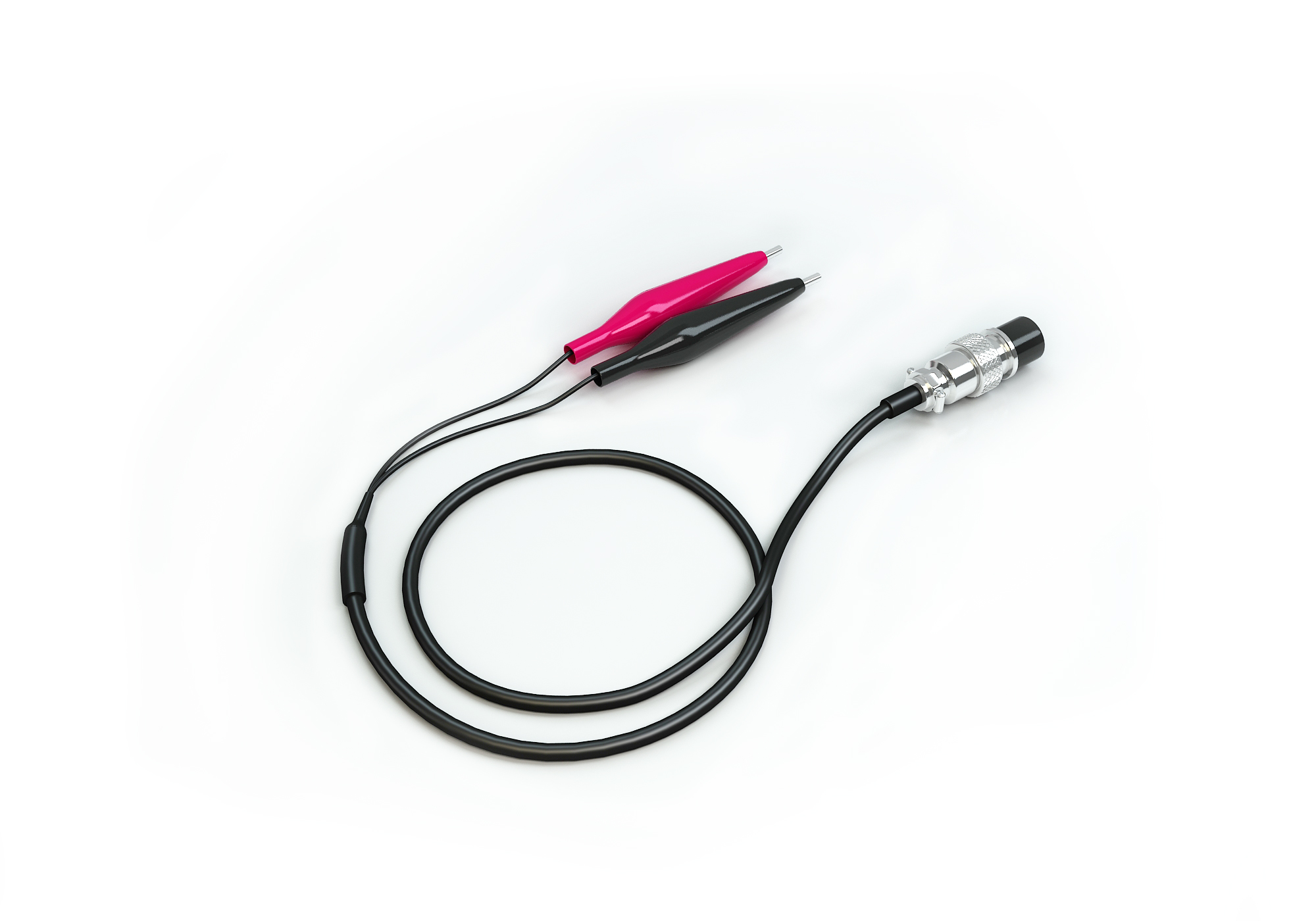

7、誤差校驗：一路脈沖輸入口，可校一路被校表的誤差。 一個脈沖輸出口，且脈沖常數可手動設置。
8、手動或自動量程切換。
9、通訊接口： RS232，波特率可設置。
| 功能項 | 參數 |
|---|---|
| 基本電參數測量 | 有 |
| 單相測量 | 有 |
| 三相不平衡度測量 | 有 |
| 穩定度測量 | 無 |
| 不對稱度測量 | 無 |
| 需量測量 | 無 |
| 磁感應強度測量 | 無 |
| 同名端壓降測量 | 無 |
| 電能常數測量 | 有 |
| 基波功率測量 | 有 |
| 電能誤差校驗 | 有 |
| 脈沖輸入輸出 | 1入1出 |
| 諧波分析 | 2-51次諧波 |
| 數據存儲 | 有 |
| 電壓量限指標： | 準確度：0.05RD%；量程：30V、60V、120V、240V、480V五檔 |
| 電流量限指標 | 準確度：0.05RD%；量程：0.2A、1A、5A、20A、100A五檔 |
| 有功功率 | 0.05RD% |
| 無功功率 | 0.1%RD |
| 頻率 | 45～70Hz；分辨率：0.0001Hz； 準確度： ± 0.01Hz |
| 諧波電壓測量 | 2~10次：諧波含量 ≤30% 時；誤差：0.1% ；11~21次：諧波含量 ≤30% 時；誤差：0.2% ； 22~51次：諧波含量 ≤30% 時；誤差：0.5% |
| 諧波電流測量 | 2~51次：諧波含量 ≤50% 時；誤差：0.1% |
| 相位 | 0～359.999o（0～±180o）; 分辨率： 0.001o; 準確度： ±0.02o |
| 規格 | 355 × 185 × 145 mm； 重量 7.5公斤 |
