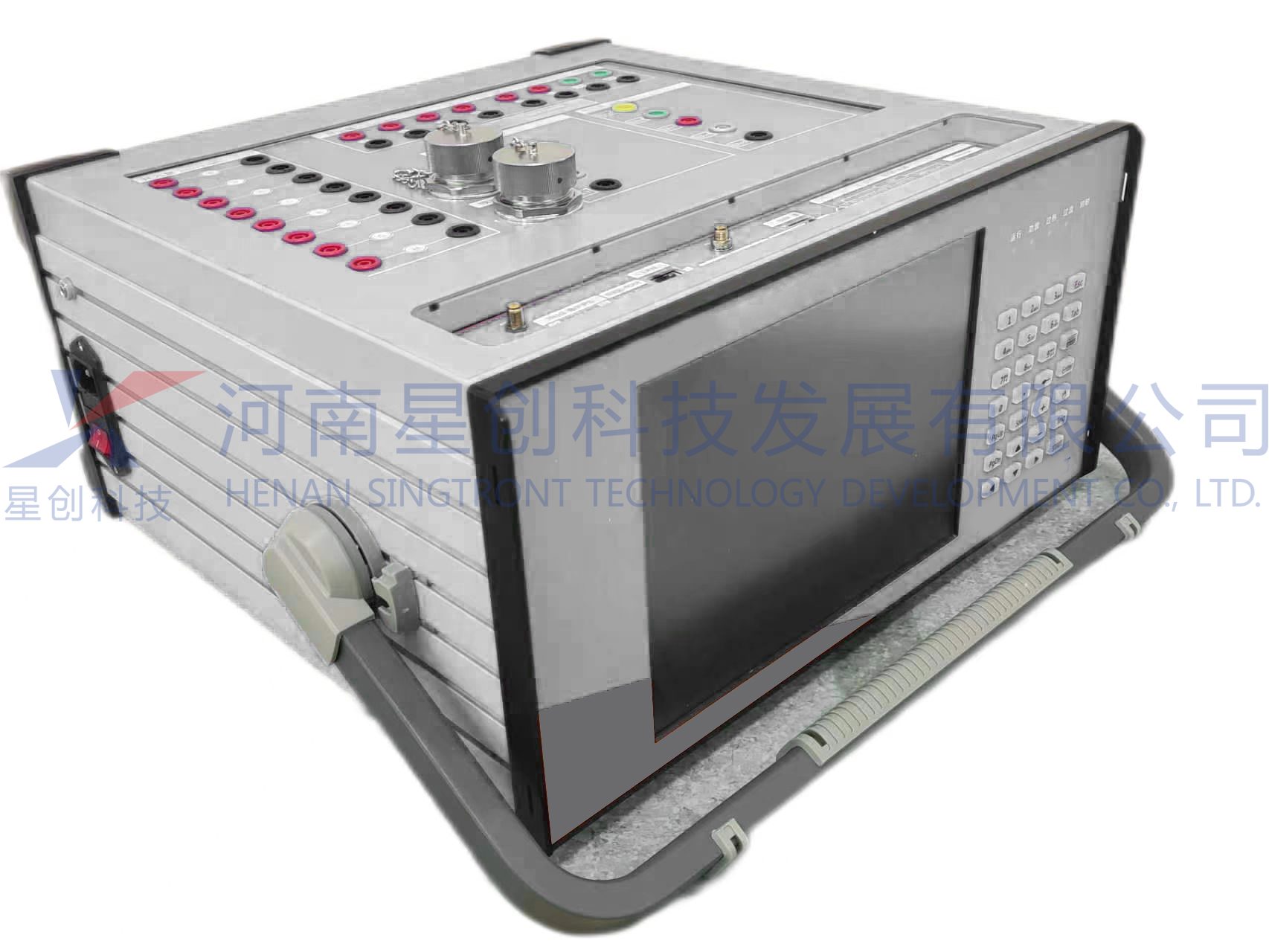

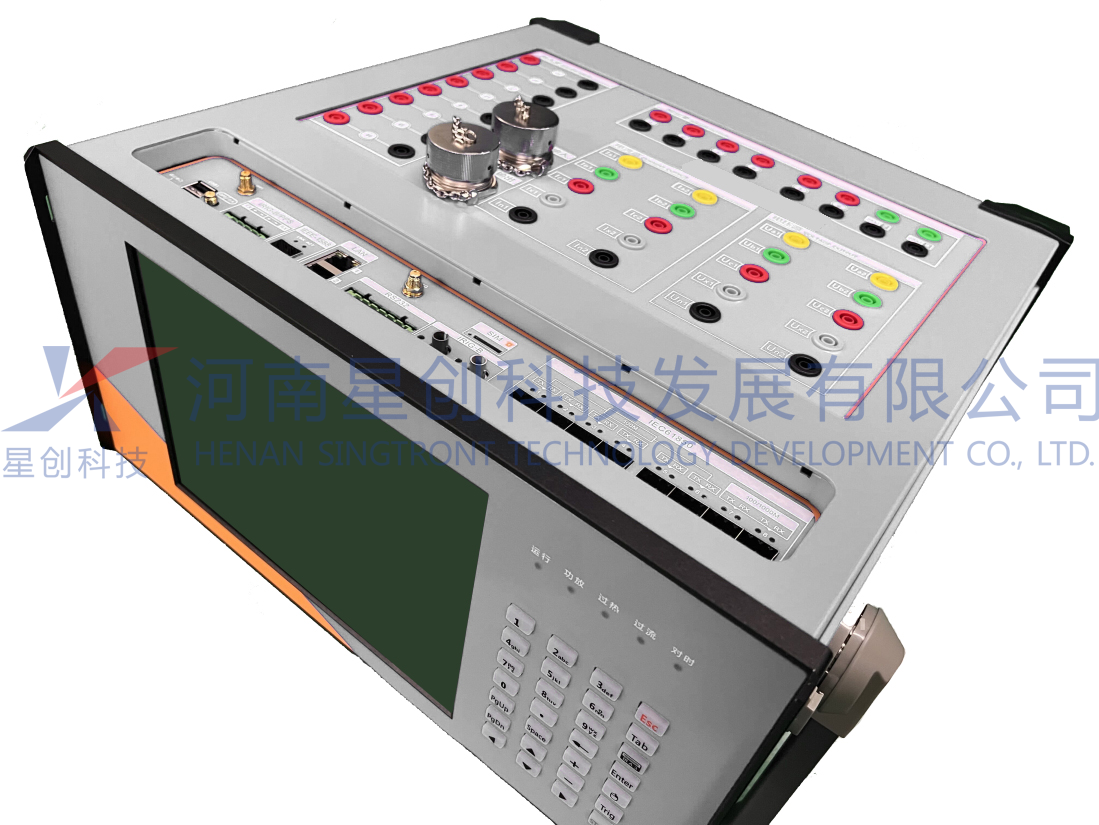

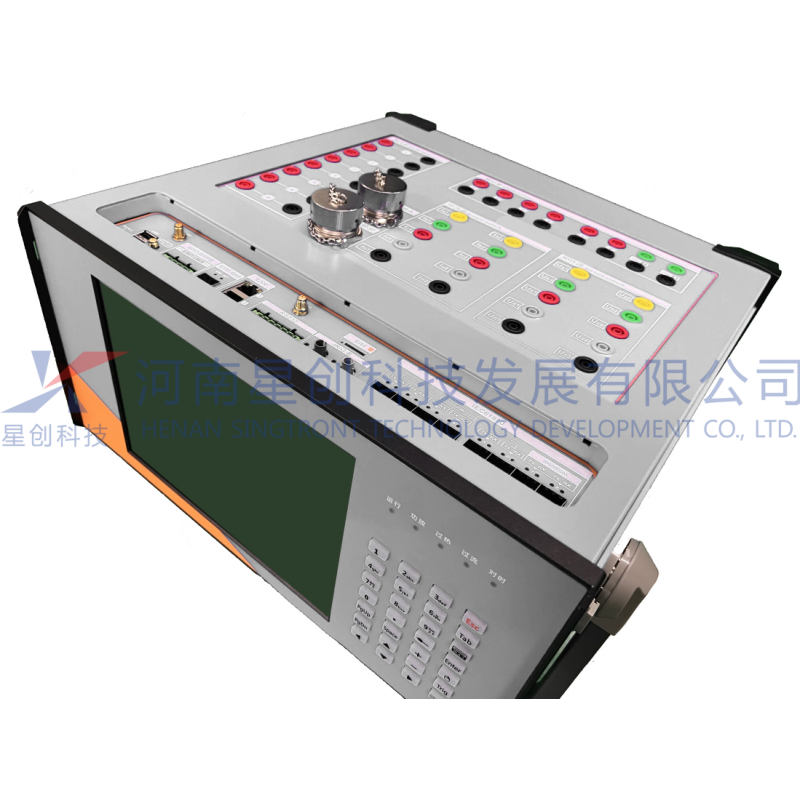

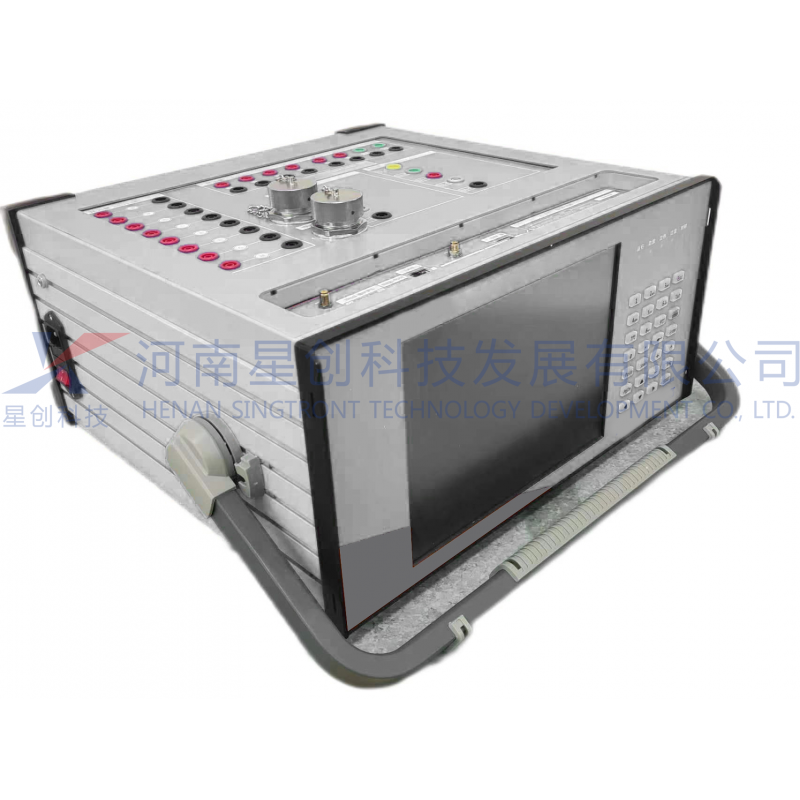

產品概述

STR-PD2300B 配電自動化終端測試儀提供了豐富的配網測試模塊、通用試驗?zāi)K、保護試驗?zāi)K和專項試驗?zāi)K，是基于配電網行業一二次融合相關標準進行設計開發，滿足國網一二次融合配電終端入網檢測大綱要求。采用獨特?cái)?shù)字電子技術和功率電子技術，保證高效穩定的小信號高精度輸出，內置大容量鋰電池可向被測終端提供臨時電源，解決現場取電困難的問題，并且可用于現場二次回路的運維檢修。為配電終端檢測及其他安全自動裝置提供了完善的測試解決方案。

技術特點

n 管理方案工程化的管理方案對試驗進行管理，1個工程可以僅包含1個試驗項目，也可以包含整個變電站的測試項目；工程管理采用保護設備、保護類型、試驗點的三層模式對試驗進行管理，結構非常清晰。

n 基本誤差：   基本誤差測試提供電壓電流、功率誤差、頻率誤差、直流電壓四個測試模塊，模塊根據實際配置輸出模擬量，通過104后臺回采配電終端上送后臺的遙測數值，計算電壓電流、功率、頻率或者直流電壓的基本誤差。模塊還具備測試項目快速生成能力，能夠通過復制、手動設置快速生成測試模板。

n 影響誤差：影響誤差測試提供疊加諧波和頻率改變兩個測試模塊，模塊根據實際配置疊加諧波或者改變頻率輸出模擬量，通過104后臺回采配電終端上送后臺的遙測數值，計算疊加諧波后的電壓、電流值和頻率的基本誤差。模塊還具備測試項目快速生成能力，能夠通過復制、手動設置快速生成測試模板。

n 遙測響應：遙測響應提供響應時間測試模塊，可以測試從聯調裝置輸出到104后臺回采到配電終端突變上送后臺遙測值的響應時間。

n 遙信測試：聯調裝置提供6個開出量硬接點出口與配電終端遙信相連接，根據實際試驗要求可對6個開出量狀態位置做分、合變化，通過104后臺采集遙信變位狀態并與實際開出量位置做比對，可以實現遙信對點測試、遙信雪崩測試、遙信消抖測試、遙信分辨率測試。

n 遙控測試：104后臺以選控模式通過預制、返校、執行的順序執行，通過測試設備硬接點開入量訂閱配電終端遙控出口位置，遙控成功后出口由分位變位合位，通過遙控出口的閉合狀態判斷遙控功能的正確性，可實現遙控對點、遙控撤銷、遙控不一致測試。

n 遙信響應:遙信響應提供響應時間測試模塊，聯調裝置輸出開出量信號給配電終端，通過104后臺回采配電終端突變上送后臺的合位遙信可以測試出遙信響應時間。

n 通用測試:通用測試提供保護測試和狀態序列兩個模塊，可以完成各種保護測試。保護測試模塊提供過流、過壓保護、失壓保護、重合閘、加速保護、差動保護等保護測試模板；狀態序列模塊每個狀態的試驗配置、試驗評估和104測試均可自由配置。

n 自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試， 精度高，速度快， 運輸方便。

功能簡介：

1. 配置WIFI模塊，可實現與調度主站的遠程連接；

2. 裝置與主站連接通訊穩定高效可靠，節省無線傳輸流量；

3. 現場試驗調試由本裝置發起，主站側自動配合，無需主站側安排人員配合，提高調試效率，節省聯調時間；

4. 配置多組電流通道輸出接口，可實現與配電終端多路電流接口同時連接；

5. 配置專用連接器可實現內部電流源與外部電流輸出接口之間的切換；

6. 可根據點表配置信息在試驗過程中自動切換電流輸出通道；

7. 具備手動測試和自動測試軟件功能模塊， 適應各種應用場景下配電終端檢修測試；

8. 自動測試模塊化封裝，測試用例自動生成，具備模擬量采樣誤差、功率誤差、

9. 頻率誤差、諧波試驗、遙測響應時間、遙信對點、SOE分辨率、雪崩、遙控、過流保護保護及重合閘功能自動測試模塊，真正實現配電終端一鍵自動測試；

10. 采用10.4寸真彩液晶觸摸顯示屏，界面顯示直觀清晰，操作方便；

11. 體積小巧、重量輕、便于攜帶。

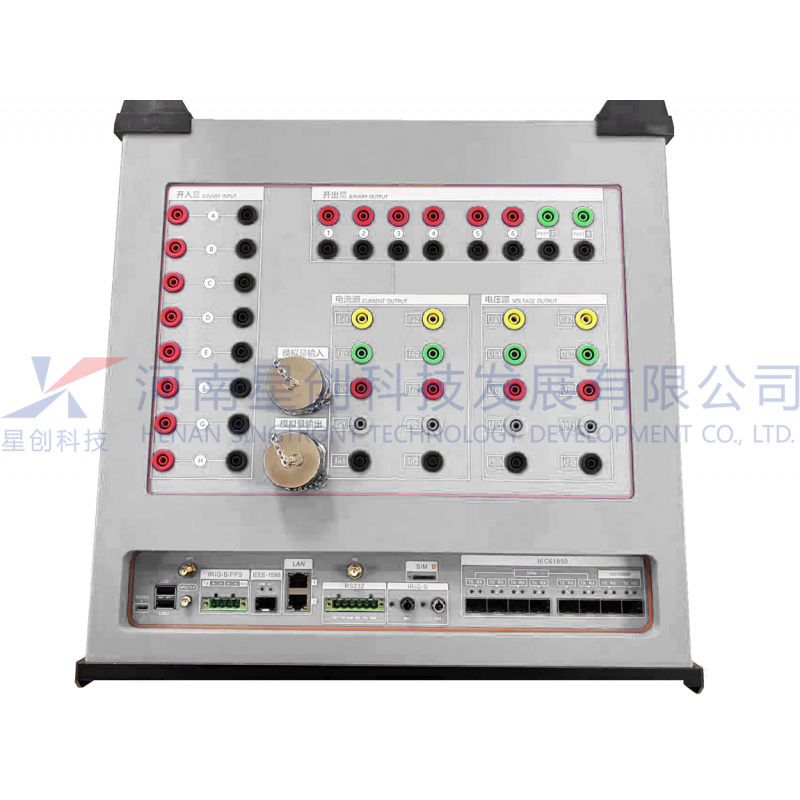

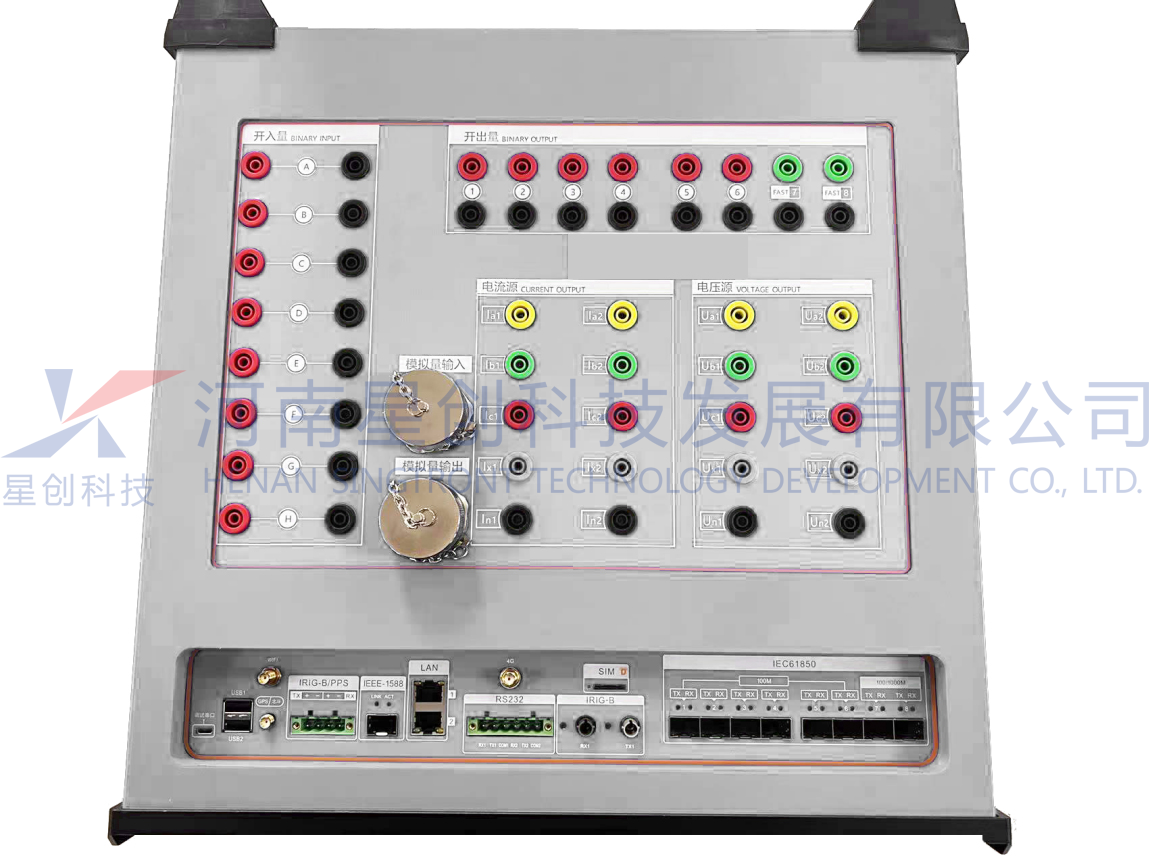

主要技術參數：

交流電流輸出

量程：4×120/264V，每路120V/60VA

準確度：0.2V~2V時，±4mV；2V~120V時，±0.1%

分辨率：1mV

接口類型：接口類型：航插（2組6個檔位切換）

交流電壓輸出

量程：3×30A，每路20A/300VA

準確度：0~500mA時，±1mA； 500mA~20A時，±0.1%

分辨率：1mA

接口類型：航插（6芯，1組）

相位/頻率

相位范圍      -360°~360°

相位準確度     ±0.1°

分辨率       0.1°

電壓電流頻率    0~1000Hz

頻率準確度     ＜1mHz（0~65Hz）；

            ±2mHz（65~450Hz）;

            ＜5mHz（450~1200Hz）

分辨率       0.001Hz

時間

范  圍：10ms~9999.999s

分辨率：1ms

開關量輸出

通道數        6對, 可接空節點及帶電位節點(0~250V)

類型        空接點，不分極性

       各開出量輸出不同步時間誤差：≤0.1ms

容量        250VDC/ 0.2A，250VAC/ 0.5A

開關量輸入

            數量：6對，其中2對為快速開出

            遮斷容量：DC250V /0.5A

  反應時間：≤0.1ms

直流信號輸出

直流電壓幅值范圍：0~10V

直流電壓輸出精度：±0.1%

直流電流幅值：4~20mA

直流電壓輸出精度：±1mA

直流信號輸入

直流電壓幅值范圍：0~10V

直流電壓測量精度：±0.1%

直流電流幅值：4~20mA

直流電壓測量精度：±1mA

同步接口

GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588

數量：GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對

無線連接：WIFI,4G(選配)

有線連接：接口類型：百兆Lan口，RJ45數量：2個  USB 口2個

供電電源

額定電壓               交/直流 220V

允許電壓               220V±-20%~15%

額定頻率               47~65 Hz

最大電流               10A

規格

顯示屏               10.4寸真彩液晶顯示，帶觸摸功能

箱體                 全鋁合金擠壓型材，電磁兼容機箱

尺寸                 400mm x 205mm x 420mm

重量                 16Kg
