產品概述

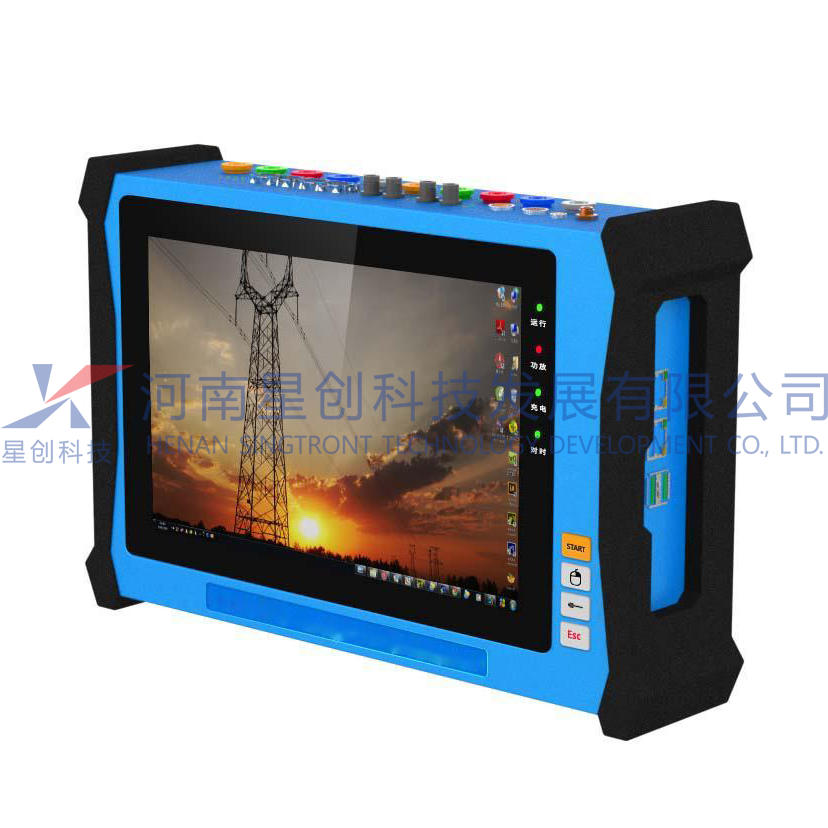

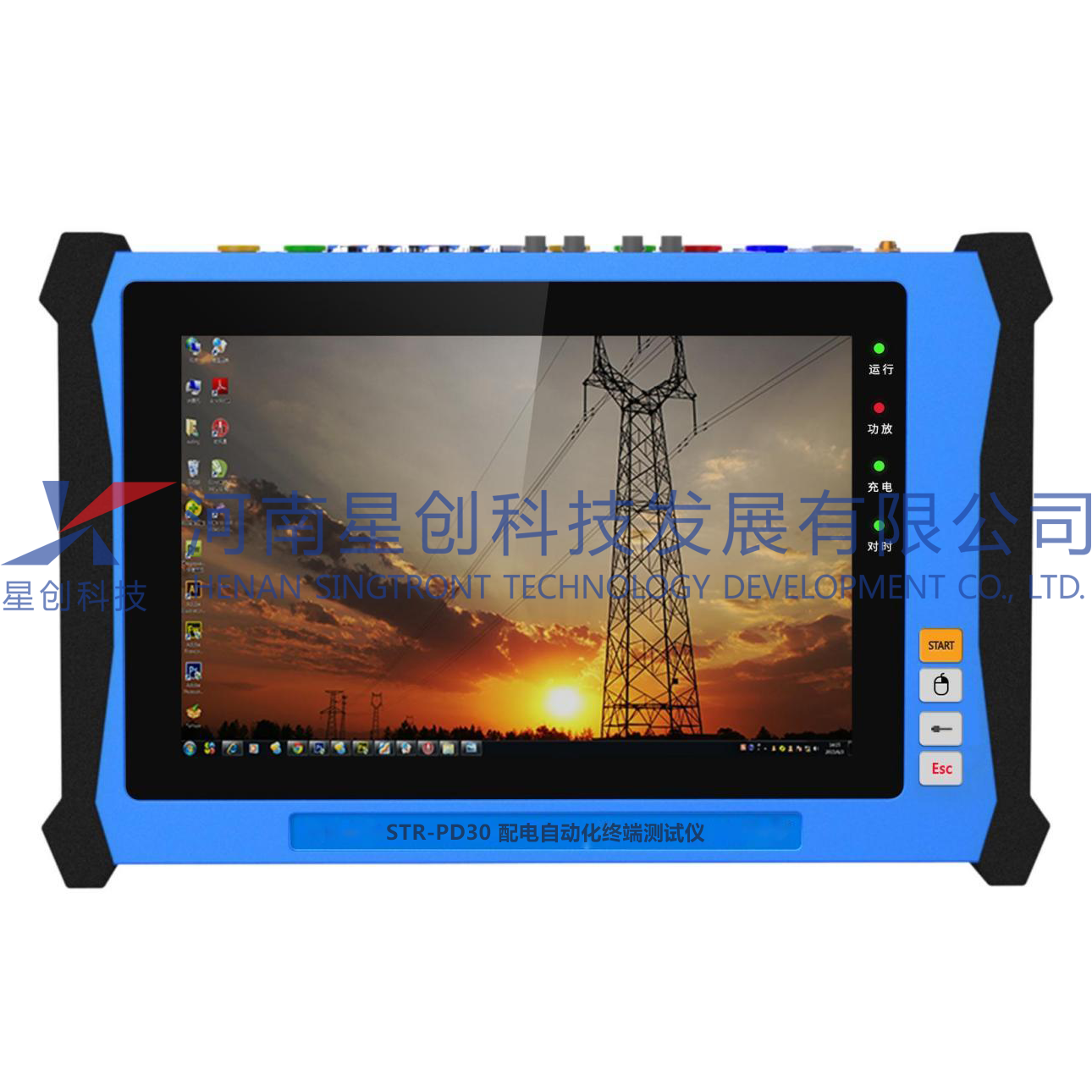

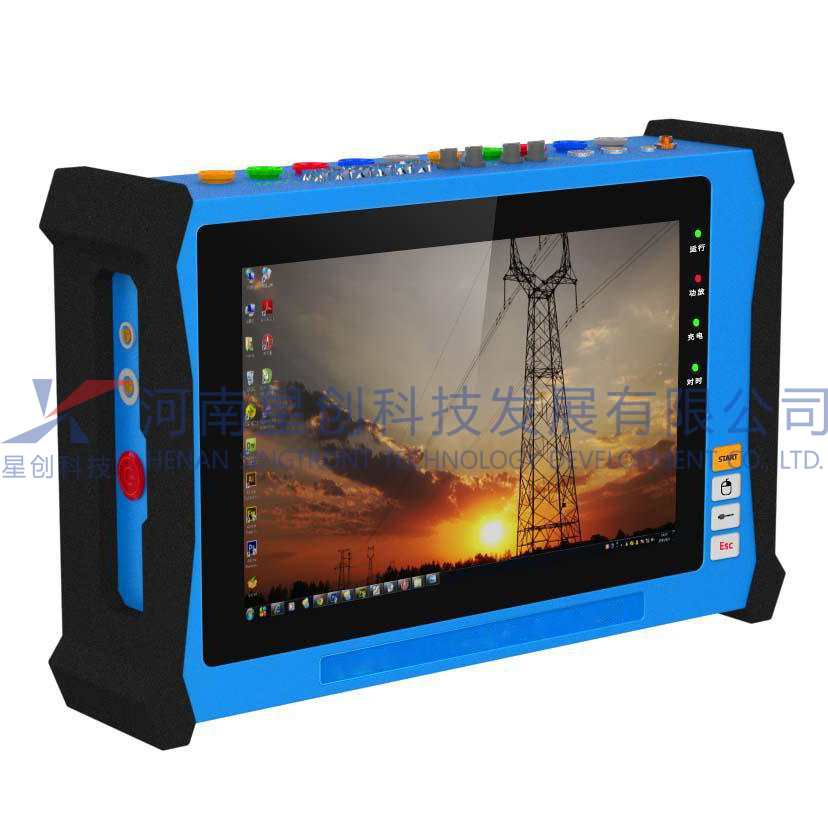

STR-PD30 配電自動化終端測試儀是新一代手持式配電終端測試儀器，該設備運用先進的電源和數字電子技術，采用微型高精度電流和電壓放大器模塊，內置大容量鋰電池組供電，具有輸出精度高、體積小、重量輕等特點，儀器采用高清全觸屏操作，測試功能豐富。基于配電網行業相關標準設計開發，遵循國內行業檢測大綱標準，主要用于現場二次回路運維檢修，特別是配電終端FTU、DTU安裝前后的快速調試驗收工作。設備具備常規信號和小信號輸出，滿足配電終端對電磁式和電子式信號混合輸入信號需求，支持IEC101/104規約測試和驗證，獨立模擬斷路器功能，對配電終端保護動作邏輯進行驗證，內置高精GPS多臺同步功能，支持電壓時間型、電壓電流型、自適應綜合型等就地型饋線自動化測試。

技術特點

n 具備多路高精度的電流電壓模擬量輸出、精確高速的狀態量信號輸出，具備可調范圍大、穩定度高的供電電源范圍、精準的對時信息、多通道高采樣率的錄波能力以及兼容多種通信協議接口，可完成配電終端設備供貨前、到貨后環節的功能及性能試驗項目。

n 內置大容量電池集成一體化設計，并具有應急電池插口，可外接備用電池工作；也支持外接“充電寶”供電。同時具備24V和12V兩種輸出接口給配電終端供電要求，電池可正常使用不小于4小時。

n 閉環測試功能  單臺測試儀器可以與配電終端實現閉環自動測試，測試內容包括模擬量精度、故障檢測、遙信變位、SOE分辨率等

n 模擬主站功能  具備模擬主站功能，支持點表配置，通過101/104等規約測試配電終端的功能和性能

n 波形讀取  裝置具備故障波形回放功能、波形讀取及分析功能，能夠讀取終端波形進行比對分析。宜具備錄波功能，錄波通道不小于8路；實現裝置錄波，進行穩態錄波和暫態錄波兩種波形功能和性能檢測。

n 配電模擬主站功能  可實現與配電終端通信，讀取保護定值參數和壓板狀態，并支持修改定值和投退壓板。

n 三遙功能  根據DL/T 634.5101-2002規約實施細則、DL/T 634.5104-2009規約實施細則，實現對配電終端通訊規約驗證。能實時顯示終端上送的遙信、遙測數據值，且通過單點、雙點遙控終端變位信息。

n 閉環自動測試功能  能夠一鍵式自動完成配電終端測試，檢測數據最終存入數據管理模塊并能自動生成檢測報告。其中自動測試項目必須滿足以下測試項目：基本誤差測試、影響量測試、遙信SOE、遙信分辨率測試、穩態/暫態波形比對測試、就地FA分段和聯絡測試、傳動測試等。

n 饋線自動化（FA）測試功能  具備守時可多臺配套進行線路FA測試，測試儀可以狀態序列的方式實現配電線路的饋線自動化（FA）功能自動測試。

n 配電終端保護與邏輯功能測試功能  可實現過流保護功能測試、零序保護、重合閘功能、高頻保護、低頻保護、非遮斷電流閉鎖功能測試、來電延時合閘、失壓分閘、X計時閉鎖合閘、Y計時閉鎖合閘、傳動功能測試等。

n 儀器采用嵌入式Linux操作系統，相比Windows CE操作系統，運行更穩定；測試軟件模塊適應Linux操作環境，更適合于觸摸操作，參數輸入和各種控制功能簡單易用，方便快捷；

主要技術參數

u 交流電流

量程： 4×0~12A/相

準確度： (0A~0.2A)<士 0.1mA；  (0.2A~12A)±0.05%

分辨力： 1mA

輸出功率 Pmax：4×12A/相≥20VA/相

電流上升下降時間： <100us

總諧波失真度： <0.1%(0.2A ~lmax)

頻率： 10Hz ~1kHz

幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)

輸出時間： ≤12A，連續輸出

異常工況報警： 過熱、過載、失真、開路自動檢測并告警

u 交流電壓

輸出范圍： 4×0~130V/相，選配4×0~270V/相

準確度： (0v~4V)<±2mV; (4V~130V)±0.05%

分辨力： 10 mV (10V~130V)

輸出功率 Pmax：4×130V/相≥35VA/相

電壓上升下降時間： <100us

總諧波失真度： ≤0.1%(2V~130V)

頻率： 10Hz ~1kHz

幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)

輸出時間： 額定條件下，連續輸出

異常工況報警： 過熱、過載、失真、短路自動檢測并告警

電流電壓同步誤差： ≤10us

u 頻率

正弦信號： 10Hz~1000Hz；<1mHz (10Hz~450Hz)

準確度：<10mHz (450 Hz~1000Hz)

分辨力： 0.01Hz

輸出特性： 能疊加 2~21 次任意幅值<小于額定值諧波

u 相位

相角范圍： 0 到 359.99°

準確度： ±0.1°

分辨率： 0.01°

u 光纖以太網

接口數量： 4 對

接口類型： LC 接口

通信協議： IEC61850-9-2 、GOOSE

u 光纖串行接口

數量： 4 個(2 對收發)

接口類型： ST 接口

通信協議： IEC60044-8 、IRIG-B

u 直流電流

輸出范圍： 4×0~10A/相

準確度： (0A~0.2A)<±1mA; (0.2A~10A)±0.5%

分辨力： 1mA

u 直流電壓

輸出范圍： 4×150V/相

準確度： (0v~2V)<±2mV; (2V~150V)±0.2%

分辨力：  (0v~10V)1mV ,    (10V~150V)10mV

u 開入量

數量： 4 對

開入特性： 4 對開入接點自適應空節點或帶電位;帶電位接點翻轉電平20~250v (DC) 電氣隔離： 4 對開入電氣隔離

u 開出量

數量： 4 對

類型： 4 對快速開出接點(響應時間<100us)

直流容量： Vmax: 300v (DC) /lmax: 0.3A

u 電以太網接口

數量： 2 個

接口類型： RJ45

通信協議： MMS 、TCP/IP

USB 接口    數量： 2 個

模擬量小信號輸出：EVT 輸出、ECT 輸出 （選配）

光信號：FT3 輸出（選配）

u 同步接口

GPS ：1 個， 內置 GPS 接收模塊

IRIG-B：1 個， ST 接口

電 B 碼/PPS 對時： 1 對對時， 1 對授時，鳳凰接線孔座

u 供電電源

輸入(AC)：100-240V~50-60Hz 1.5A

輸出(DC)：17V—5A

鋰電池供電： 內置大容量鋰電池組

外置電源供電： 支持外接“充電寶”電池組供電

u  HDMI 視頻接口

HDMI 視頻接口：1 個?？赏ㄟ^(guò) HDMI 接口將裝置界面鏡像至投影中，方便裝置操作的 學習與智能變電站測試培訓

u 機械尺寸及重量

顯示屏： 10.1 寸電容液晶顯示屏(觸摸屏)

尺寸： 317mm *243mm*86mm (W×H×D)

重量： 3.20kg
