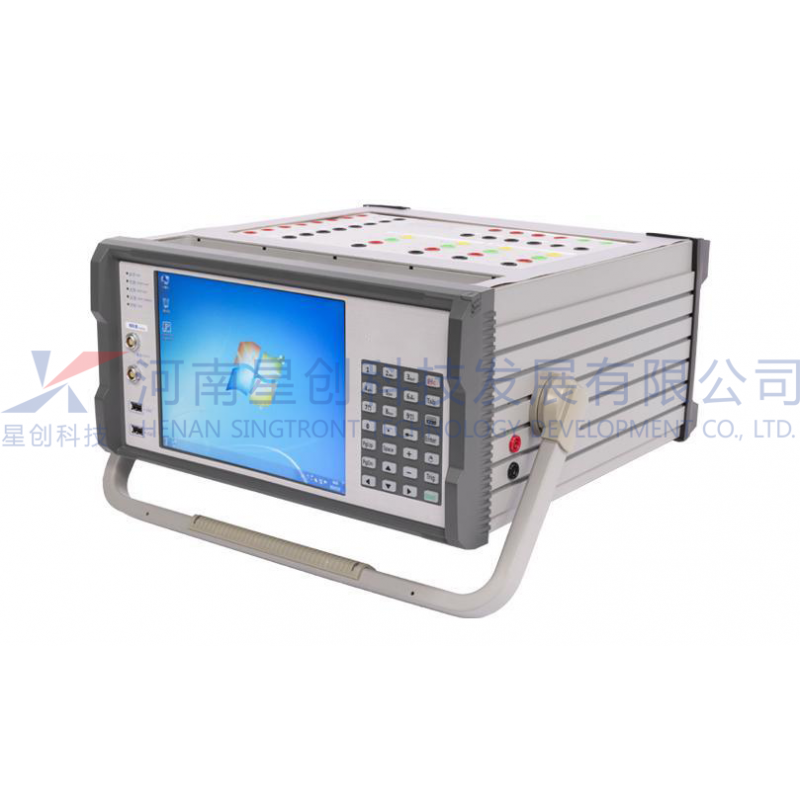

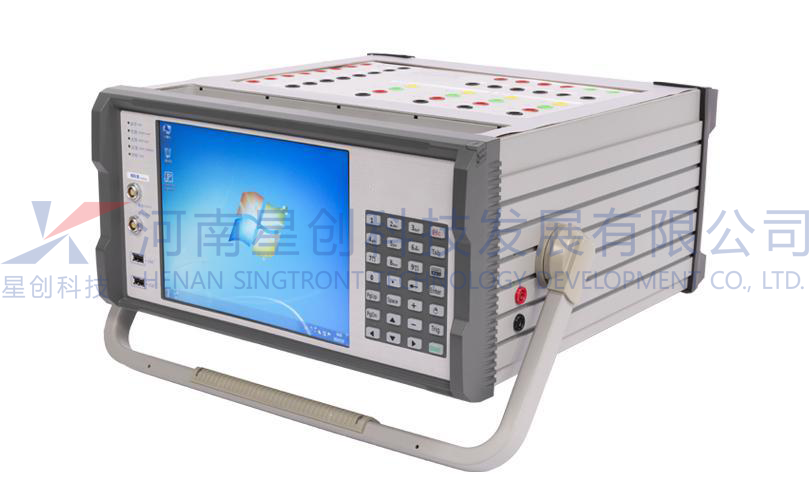

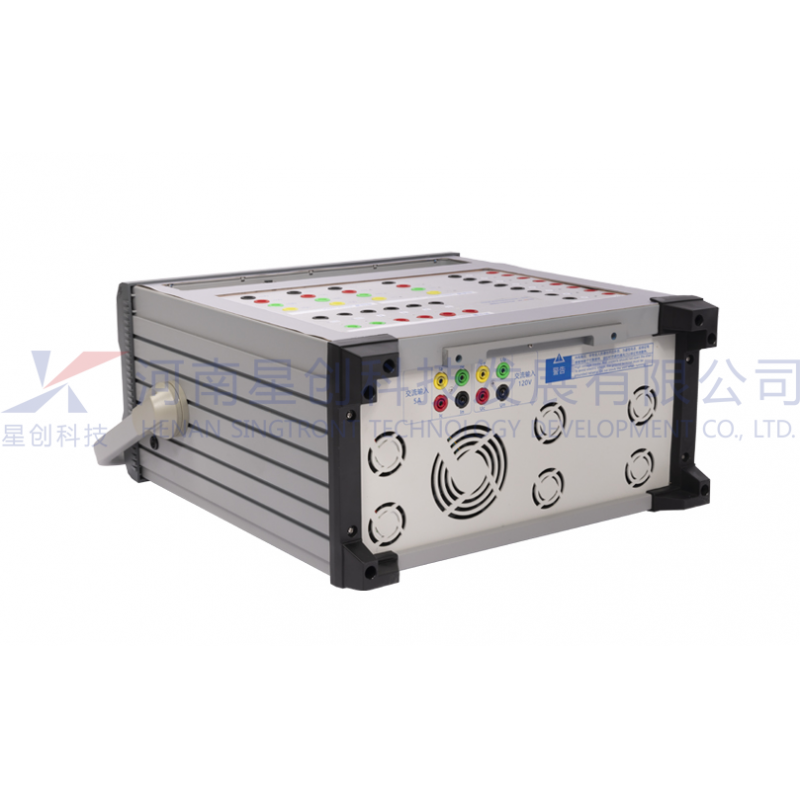

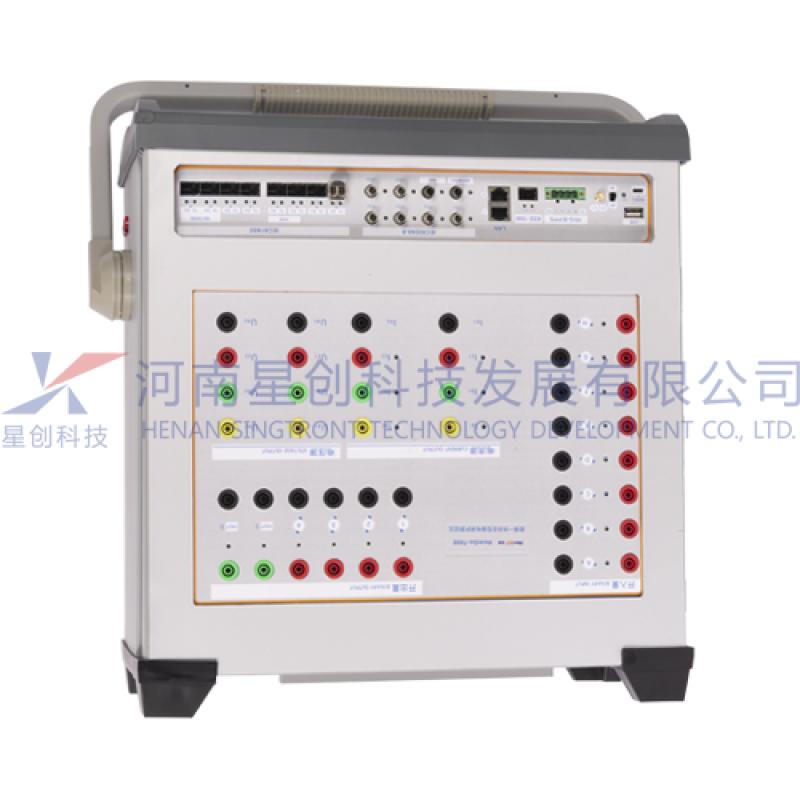

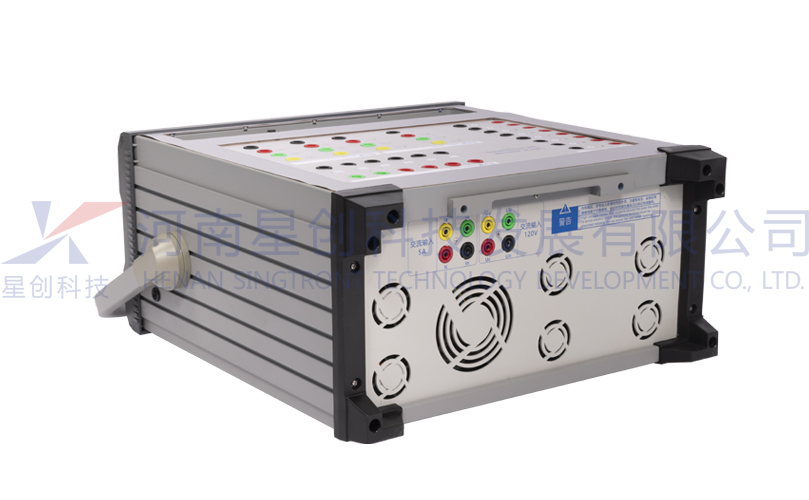

本數模一體綜合型智能繼電保護測試系統是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于 IEC61850 通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。
產品配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。
n 12 路（6 路電壓、6路電流）可以同時輸出，任意調節，靈活組織。

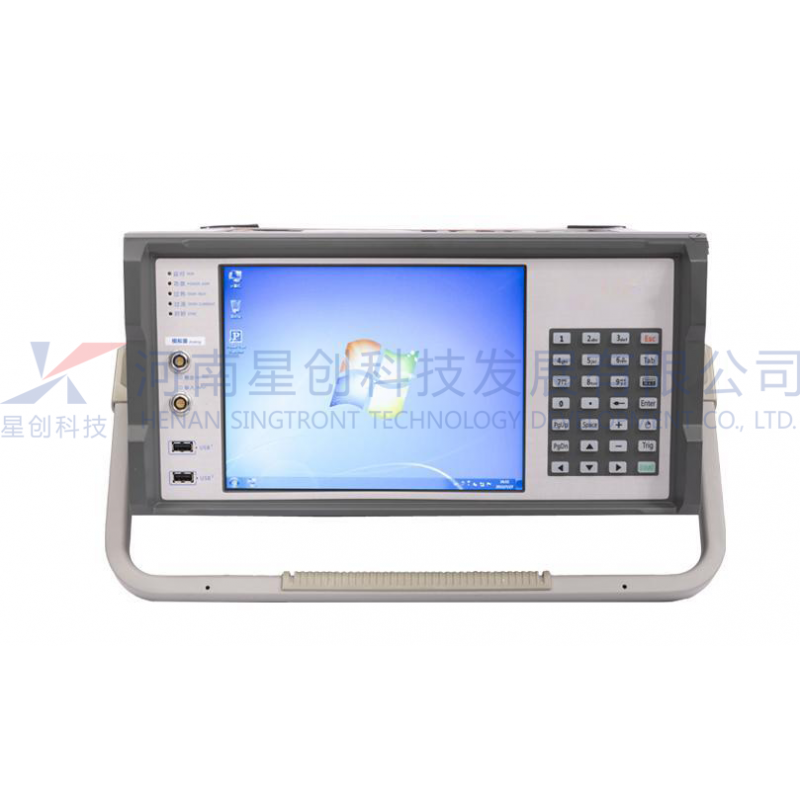

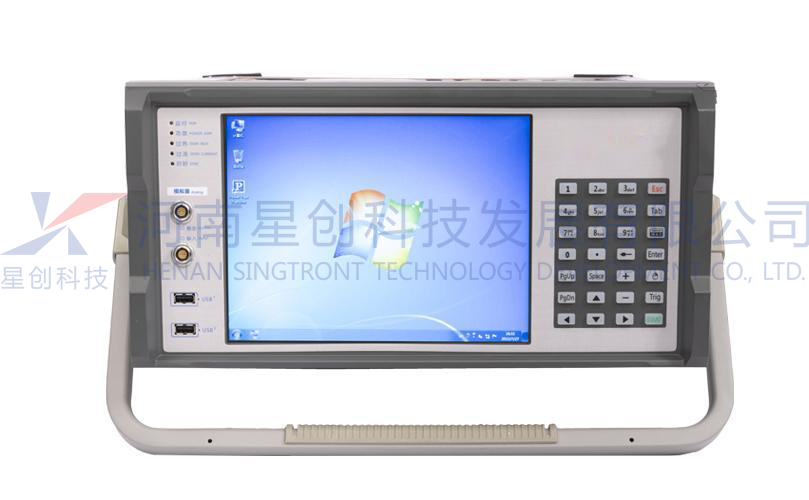

n 內置工控機，Windows 系統，10.4″真彩液晶屏，光電軌跡球鼠標及小鍵盤操作。
n 智能測試模塊
支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。
n 自動測試
具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；
n 數字量/模擬量輸出
可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；
n 模擬量及數字量同時輸出
支持同時進行模擬量、SV、FT3 的輸出及 GOOSE 報文的收發；
n 多種掃描模式
支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
n 安全及報警
具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；
n 虛端子圖形化顯示
支持虛端子圖形化顯示功能，數據流向清晰明了；
n 報文同時收發
支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出。GOOSE 信號可獨立收發，也可與IEC61850-9-2 共一個光以太網接口收發；
n FT3/擴展 FT3
支持 FT3、FT3 擴展及 DL/T 282 報文輸出，并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 編碼及5M/10M/20M 曼切斯特編碼；
n 異常測試
具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；
n 故障回放
支持故障仿真和 COMTRADE 格式數據回放功能；
n MMS 服務
具備 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；
n 對時與授時
具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號；
n 硬接點開入及開出
開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；
n 報文接收及分析
具備報文接收及分析功能，可將接收到的報文用 ZHNPA 打開進行分析或?qū)С?/span>
n 單纖模式
光口支持單纖發送、單纖接收，支持光功率測試；
n 模擬量小信號
配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持 12 路模擬量小信號輸出，可輸出-7V~ 7V 交流電壓；
n 觸摸操作
配備 10.4 寸高分辨率顯示屏，支持觸摸操作；
n 無線連接
提供 4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用；
n 硬件齊全：
具有8個100M-FX光口和8個FT3發送、1個FT3接收，模擬12個MU進行保護試驗，滿足母差和備自投試驗要求。
n 可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。
n 可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。
n 12 相電流可方便進行三相差動保護測試，24相輸出可用于備自投、母差保護測試。
n 可完成各種自動化程度高的大型復雜校驗工作：能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
n 一機多用集保護、合并單元、智能終端測試與一體。
n 傳統站保護調試：測試儀功放輸出模擬量電流電壓信號完成傳統站各種保護調試。
n 智能站保護調試：測試儀輸出9-2/9-1/FT3光數字信號完成智能站光數字繼電保護各種調試。
n 合并單元試驗：測試儀能夠輸出采集器、FT3、功放電壓電流、級聯電壓，同時能夠讀取合并單元9-2或FT3報文，測出合并單元的比差、角差、時差，具備合并單元首周波錄波截屏功能。
n 智能終端：測試儀輸出GOOSE跳閘信號接收開關量硬接點或者輸出開關量硬接點接收GOOSE開關位置，測試智能終端軟變硬、硬變軟動作時間。
n 異常報文測試：測試儀具備模擬數字保護的丟幀、錯序、亂碼抖動等異常報文輸出到數字保護，檢查保護接收到異常保護的情況。
n GOOSE測試：測試儀可以進行GOOSE幀報文編輯，虛端子對點，數字毫秒級，開關量測試，并可進行GOOSE報文監測。
正常工作溫度： --5℃~45℃
極限工作溫度： --10℃~50℃
儲存及運輸： 0℃~40℃
工作濕度： 20%~90%，無凝露
工作環境： 無腐蝕性氣體
大氣壓力： 80kPa~110kPa
海拔： 0~3000m
n 交流電壓源輸出：6路，每路120V/60VA
量程： 每路 120V/60VA
準確度： 0.2V~2V 時，±4mV；2V~120V 時，±0.1%
分辨率： 1mV
n 交流電流源輸出：6路，每路30A/450VA ，六路并聯180A
量程： 每路 30A/450VA（250VA）
準確度： 0~500mA 時，±1mA； 500mA~30A 時，±0.1%
分辨率： 1mA
n 相位
范圍： 0~360°
準確度： ±0.1°
分辨率： 0.1°
n 頻率
范圍： 0~1000Hz
準確度： <±0.001Hz(0~65Hz)，<±0.01Hz(65~450Hz)，
<±0.02Hz(450~1000Hz)
分辨率： 0.001 Hz
n 時間
范圍： 10ms~9999.999s
分辨率： 1ms
n 開關量輸入
數量： 8 對
遮斷容量： DC250V /0.5A
n 開關量輸出
數量： 6對，其中 2 對為快速開出(0.1ms)
n 直流電壓源輸出：6路，每路±160V/60VA
量程： 每路 0~20A/200VA
準確度： 0.2%
n 同步
接口類型： GPS/BD ANT,IRIG-B/PPS 光信號；IRIG-B/PPS 電信號；IEEE 1588
數量: GPS/BD ANT 1 個；IRIG-B/PPS 光信號2個:1個對時，1個授時；IRIG-B/PPS 電信號2對：1對對時，1對授時；IEEE 1588 1對
n 無線連接
接口類型: WIFI、4G
n 有線連接
接口類型: 百兆 Lan 口，RJ45
數量: 2 個
n 供電電源
供電電壓: 交/直流 220V，允許偏差：-20%~15%(直流供電為選配功能使用前先確認)
供電頻率: 0或者47~65 Hz
n IEC 61850 通訊接口
功能: 任意配置為 IEC 61850 9-1/9-2 的 SMV 發送、接收端或 GOOSE 發送、接收端
接口類型: LC 光口
數量: 8 對,6 對為 100M 自適應，2 對為 100/1000M 自適應
波長: 1310nm
n IEC 60044 通訊接口
功能: IEC60044-7/8、DL/T282 報文的接收、發送
接口類型: ST
數量: 6個發送口，2個接收口
n 模擬量小信號輸入（選配功能）
接口類型: 航空插頭，交流電壓
數量: 12 路
n 模擬量小信號輸出（選配功能）
接口類型: 航空插頭，交流電壓
數量: 12 路
n USB口
數量： 3個
n 其他
聯機接口： RJ45
顯示屏： 10.4 寸真彩液晶顯示，帶觸摸功能
