產品別稱： 一二次融合成套設備檢測裝置        一二次融合柱上斷路器檢測裝置      一二次融合開關檢測設備     配電終端檢測裝置、電子式FTU檢測裝置、 電子式DTU檢測裝置、 一二次融合FTU/DUT檢測裝置、智能分界開關控制器測試儀    智能配電終端測試儀       三相電子式互感器校驗儀    組合式電壓電流傳感器校驗儀      高壓三相標準源

          裝置符合《10KV一體化柱上變臺和配電一二次成套設備檢測規范技術要求》、《國家電網公司一二次融合成套柱上開關及環網箱入網專業檢測大綱》，遵循《TZDG018-2018  配電網10KV及20KV交流傳感器技術條件》，是一款實用性較強的一二次融合柱上斷路器/負荷開關檢測裝置。

          裝置可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差。

還可以對電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表進行測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、功率變送器、功率因數變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、失壓失流計時器、漏電保護器等產品測試和檢定。

主要功能和特點

1、電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。

2、電壓、電流、相位的調節，可同時針對三相或任意一相進行。

3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。

4、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。

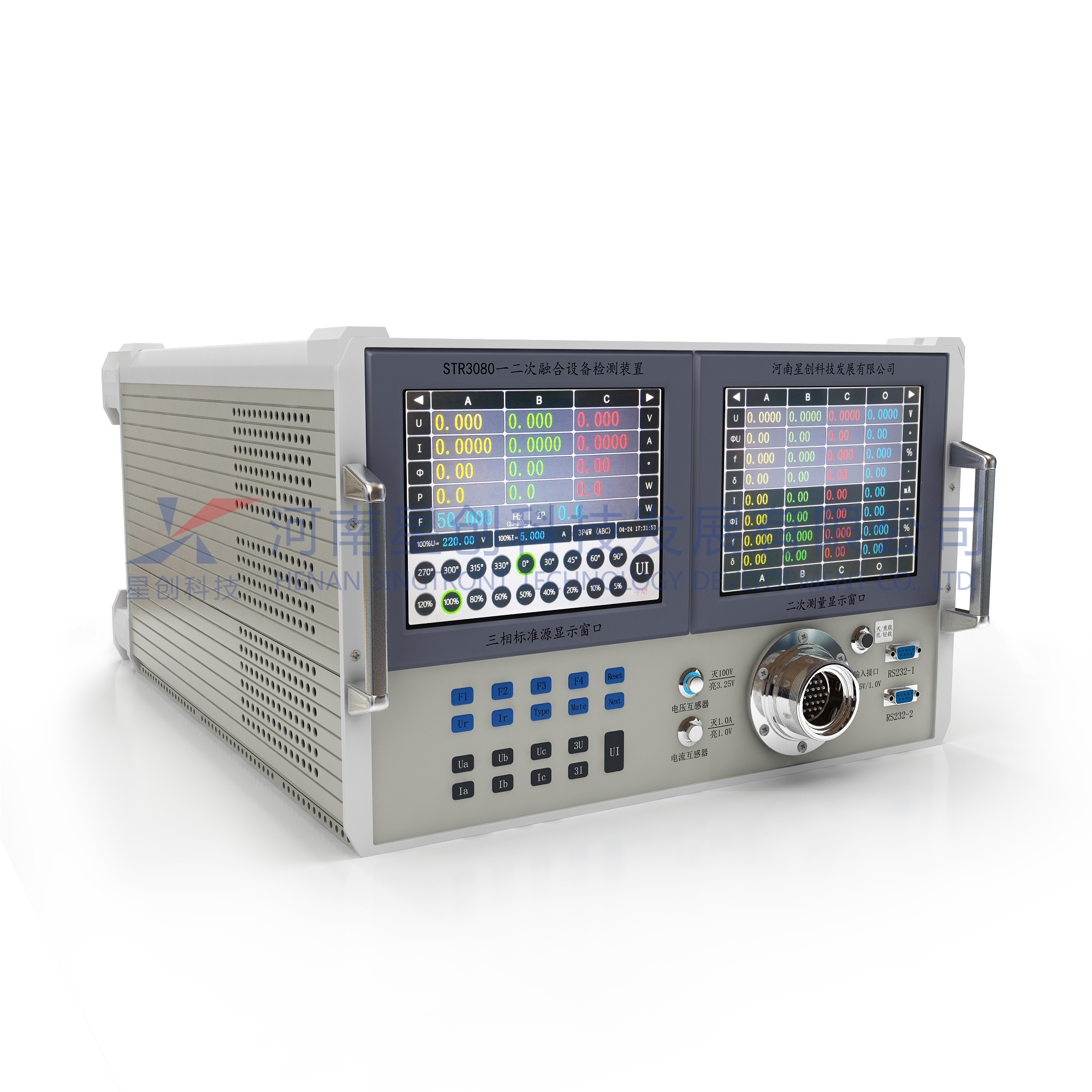

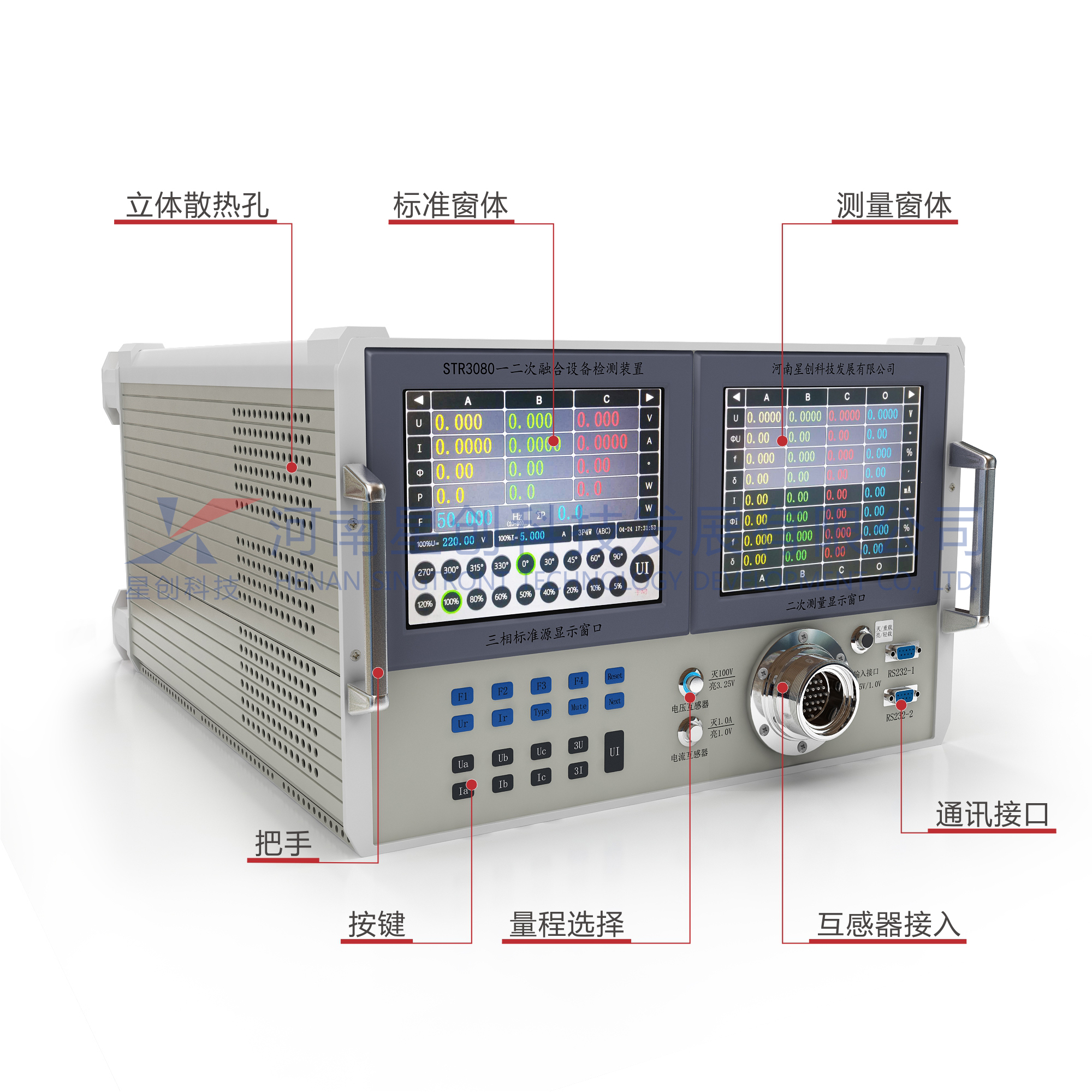

5、標準源和一二次融合測量部分采用獨特的雙屏設計結構，雙顯示屏均可觸摸操作。

6、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，一目了然。電壓、電流、功率因數設有常用試驗點，一鍵到位，操作起來方便快捷。

7、獨有的即點即輸功能，極大地簡化了操作流程。

8、電壓通道可以外接220V/5773V的高壓升壓器，產生高電壓信號。

9、可以同時測量顯示三相電壓互感器、零序電壓互感器的比差和角差。

10、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。

11、互感器二次電壓電流，一次電壓電流可以切換顯示。

12、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。

13、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。

14、采用先進的功放技術，可靠性、穩定性大大提高。

主要技術指標

1.  交流電壓輸出

   硬件量程：380V、220V、100V、57.7V、2.5V，可以外接220V/5773V升壓器，輸出高電壓信號。

   調節范圍：(1-120)%RG     調節細度：0.01%RG

   準確度：0.1%RG              穩定度：≤0.02%/2min

   失真度：≤0.3%（非容性負載）；每相最大輸出功率：50VA

2.    交流電壓輸入

              硬件量程：100V、3.25V     準確度：0.1%RG

3. 交流電流輸出

   硬件量程：100A、20A、5A、1A(或1V)、0.2A、0.05A。

   調節范圍:  (1～120)%RG     調節細度:  0.01%RG

   準確度： 0.1%RG             穩定度： ≤0.02%/2min

   失真度： ≤0.3%（非容性負載）

   每相最大輸出功率：100A量程：150VA

                                 20A量程：50VA

   5A、1A、0.2A量程：20VA

   0.05A量程：10VA

4.    交流電流輸入

          硬件量程：1A、1V         準確度： 0.1%RG

5.    比差測量準確度：0.1% RG

6.    角差測量準確度：2′

7. 有功功率

   準確度： 0.1%RG           穩定度： 0.02%RG/2min

8. 相位

   調節范圍:  0°～359.99°   調節細度： 0.02°

   準確度： 0.05°

9. 頻率

   調節范圍： 20Hz～80Hz；   調節細度： 0.001Hz

   準確度： 0.01Hz

10. 功率因數

    調節范圍： -1～0～+1       調節細度： 0.001

    準確度： 0.001

11. 環境條件

       工作環境溫度： 0℃～40℃

        相對濕度： ≤85%

        工作電源： AC220V±15%，最大功耗1300VA

12. 外觀尺寸：450mm×620mm×275mm      重量： 38Kg
