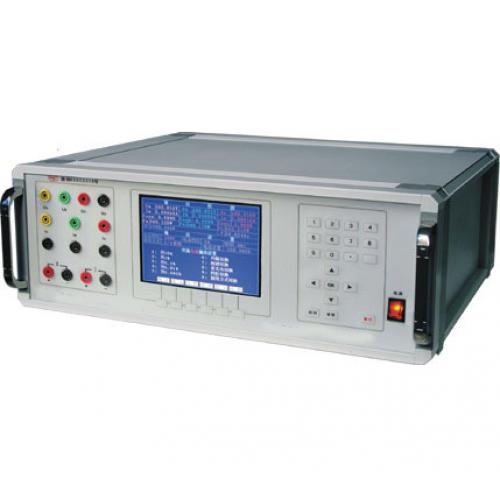

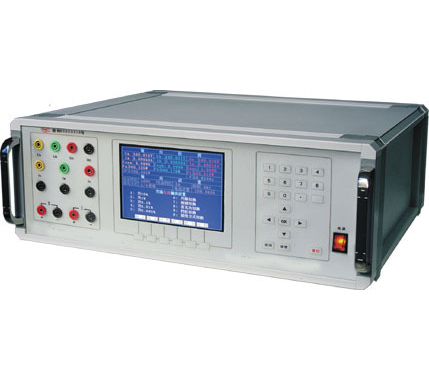

產品別稱：交流采樣校驗儀 RTU交流采樣校驗裝置、變送器檢定裝置、RTU交流采樣變送器檢定裝置、 變送器校驗儀。
本儀器采用高速交流采樣、高速數字信號處理器（DSP）、復雜可編程邏輯陣列（CPLD）嵌入式系統設計而成，表源一體化設計，高精度輸出電壓電流信號及小信號測量功能，豐富強大的軟件實現能力，可以和國內主流RTU廠家協議兼容，可拓展功能豐富，是一款便攜式多功能款四合一功能檢測設備。
產品簡介：
1．可自動檢驗電力系統中各種交流采樣裝置和電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，變送器輸出直流電壓（電流）中的紋波含量和響應時間等。
2．可生成2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
3．功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，因此更適合用于現場校驗交流采樣器和電測量變送器。
4．可離線（虛負荷）校驗或在線（實負荷）檢驗交流采樣器。
5．設有RS-232接口。通過上位機軟件（選件），由PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
6．設有大容量的非易失性存貯器，可存貯300臺檢測原始數據。
| 功能項 | 參數 |
|---|---|
| 交流電壓量程 | 380V、220V、100V、57.735V(量程可選) ；調節范圍：(0-120)%RG，調節細度：0.001%RG |
| 交流電壓指標 | 準確度：0.05%RG；穩定度：≤0.005%/2min；失真度：≤0.05%（非容性負載）；輸出負載：每相20VA |
| 交流電流量程 | 20A、5A、2A、1A（量程可選）；調節范圍: (0～120)%RG ； 調節細度: 0.001%RG |
| 交流電流指標 | 準確度：0.05%RG；穩定度： ≤0.005%/2min；失真度≤0.05%（非容性負載）；輸出負載： 每相20VA |
| 功率指標 | 準確度：0.05%RG；穩定度： 0.005%RG/2min |
| 相位 | 調節范圍: 0°～359.999°；分辨率0.001°；準確度：0.02° |
| 功率因數 | 調節范圍： -1～0～+1；分辨率： 0.00001；準確度： 0.05%RG |
| 頻率 | 30Hz～70Hz；；分辨率： 0.0001Hz；準確度： 0.0005Hz |
| 諧波設置 | 諧波次數： 2～51次；總諧波含量： 0～40.00% 諧波相位： 0°～359.999°；諧波設置準確度：（10%±0.1%）RD |
| 直流電壓 | 1000V、600V、300V、150V、75V、30V、10V、1V、200mV、75mV |
| 直流電壓指標 | 調節范圍: (0～120)%RG ，調節細度： 0.001%RG；準確度： 0.05%RG；穩定度： ≤0.005%/2min 紋波含量： ≤1% |
| 直流電流 | (25A)、5A、1A、200mA、100mA、20mA、10mA、1mA、 100uA |
| 直流電流指標 | 調節范圍： (0～120)%RG ；調節細度：0.001%RG；準確度：0.05%RG；穩定度：≤0.005%/2min 紋波含量： ≤1% |
| 直流電壓測量 | ±1、±5、±10V、 ±20、1～5、 2～10V， 準確度 0.01% |
| 直流電流測量 | ±1、±2.5、 ±5、±10、 ±20、 4～20mA， 準確度 0.01%； 紋波：準確度1%；響應時間 40ms |
| 工作電源 | AC220V±15% |
| 規格 | 長*寬*高440mm X 177mm X 370mm；重量19Kg |
