產品別稱：三相標準源 直流功率源 直流標準功率源 多功能校準儀 直流標準信號功率源 直流信號源 直流測試分析系統 三相交直流信號源 交直流信號發生器 智能校準儀 多功能電測量儀表檢定裝置 三相多功能交直流標準源 三相交直流儀表標準裝置 多功能交直流功率源 直流校準儀 多功能交直流測試試驗平臺 三相交直流信號發生器 直流標準源 交直流功率源 三相交直流標準源

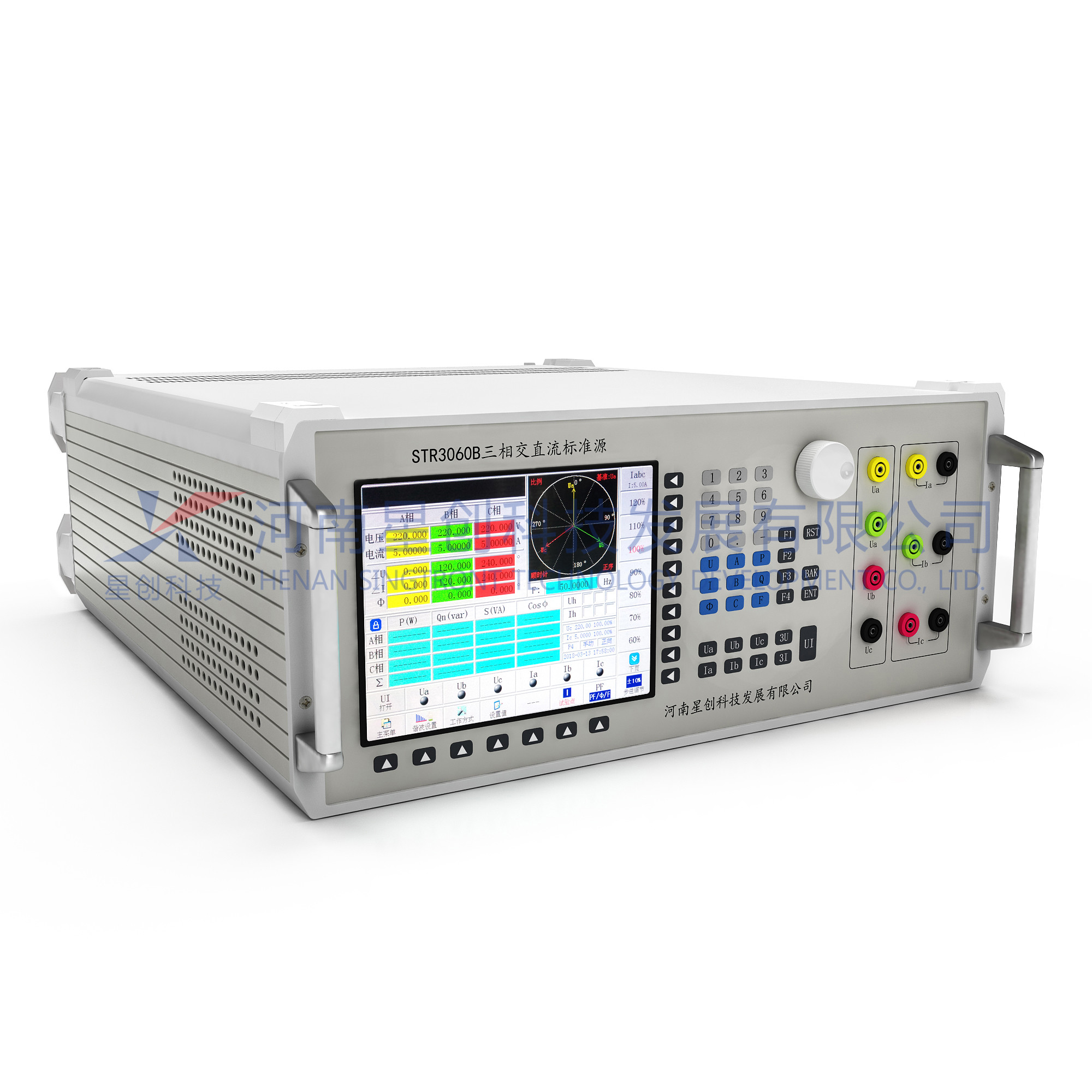

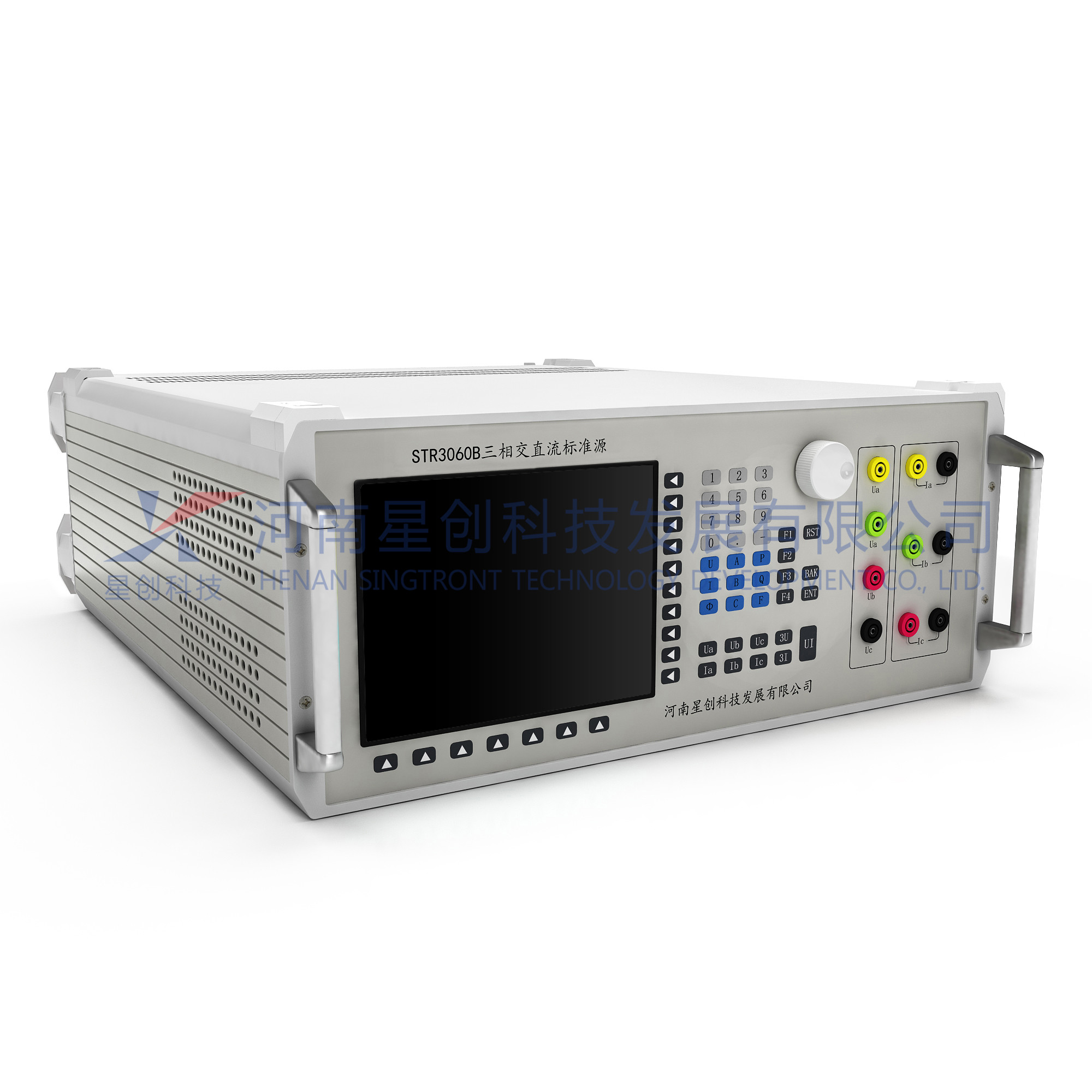

本標準源采用高度集成表源一體化設計，品質卓越，功能強大，性能穩定，操作簡捷，攜帶方便、實用性極高，被大量應用于電氣試驗、計量校準、產品測試、科學研究等試驗場所，極大地提高了各種儀表校準及各類電氣產品試驗工作的時效性和可靠性。產品參照J(rèn)JG596-2012/JJG597-2005/GB/T11150-2001/JJG307-2010等國家電能計量檢定規程設計，符合規程規定各種信號輸出標準及試驗點要求。
產品可廣泛用于檢測各種多功能電力數字儀表、指示儀表、電能表、配電終端、互感器、數字測控裝置、變送器、交流采樣裝置、負控終端、用電管理終端、集中器、無功補償控制器及其他電子產品的各項指標。
1、 可輸出高穩定度、高準確度的三相交流標準源信號，三相交流電壓、電流、相位、頻率、功率、功率因數高精度標準源閉環輸出，以及高精度高線性輸出的直流電壓、直流電流信號。
2、 可輸出2-51次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。
3、 電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意調節；良好的動態負載自動調整基數和軟件自校準功能，有效的保證標準源輸出的準確性和可靠性。
4、 豐富的電壓、電流、相位、功率因數試驗點設計，使得操作更加便捷高效。
5、 高達32項電參數精確測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相配，令使用體驗幾近完美。
6、 具有三路電能脈沖輸入輸出接口，同時校驗三塊單（三）相電能表誤差，可作為電能表檢定裝置使用。
7、 具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。
8、 具有超強的電容負載驅動能力，可滿足各種性質負載要求。

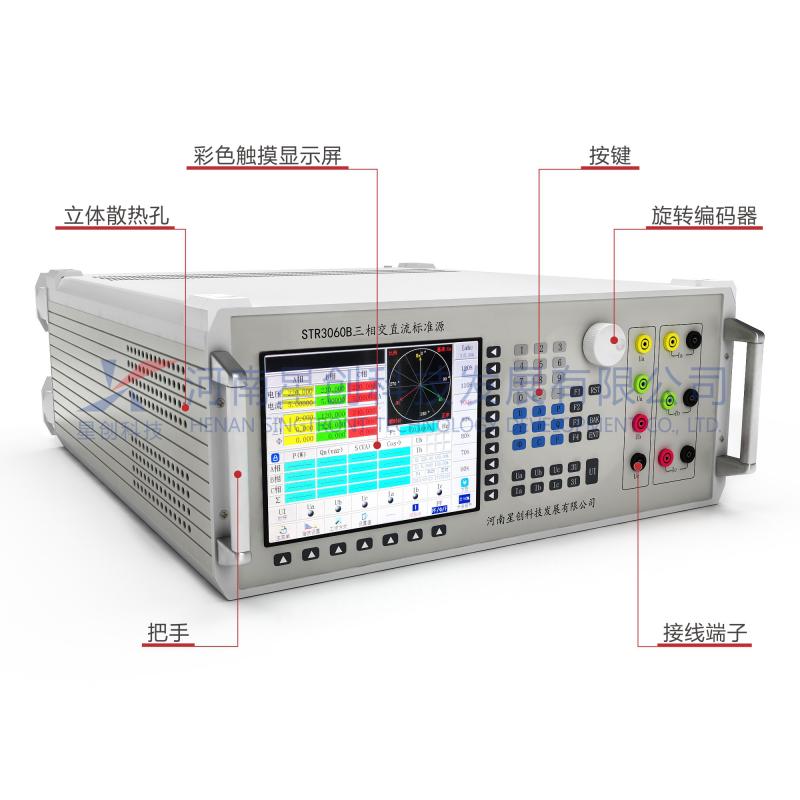

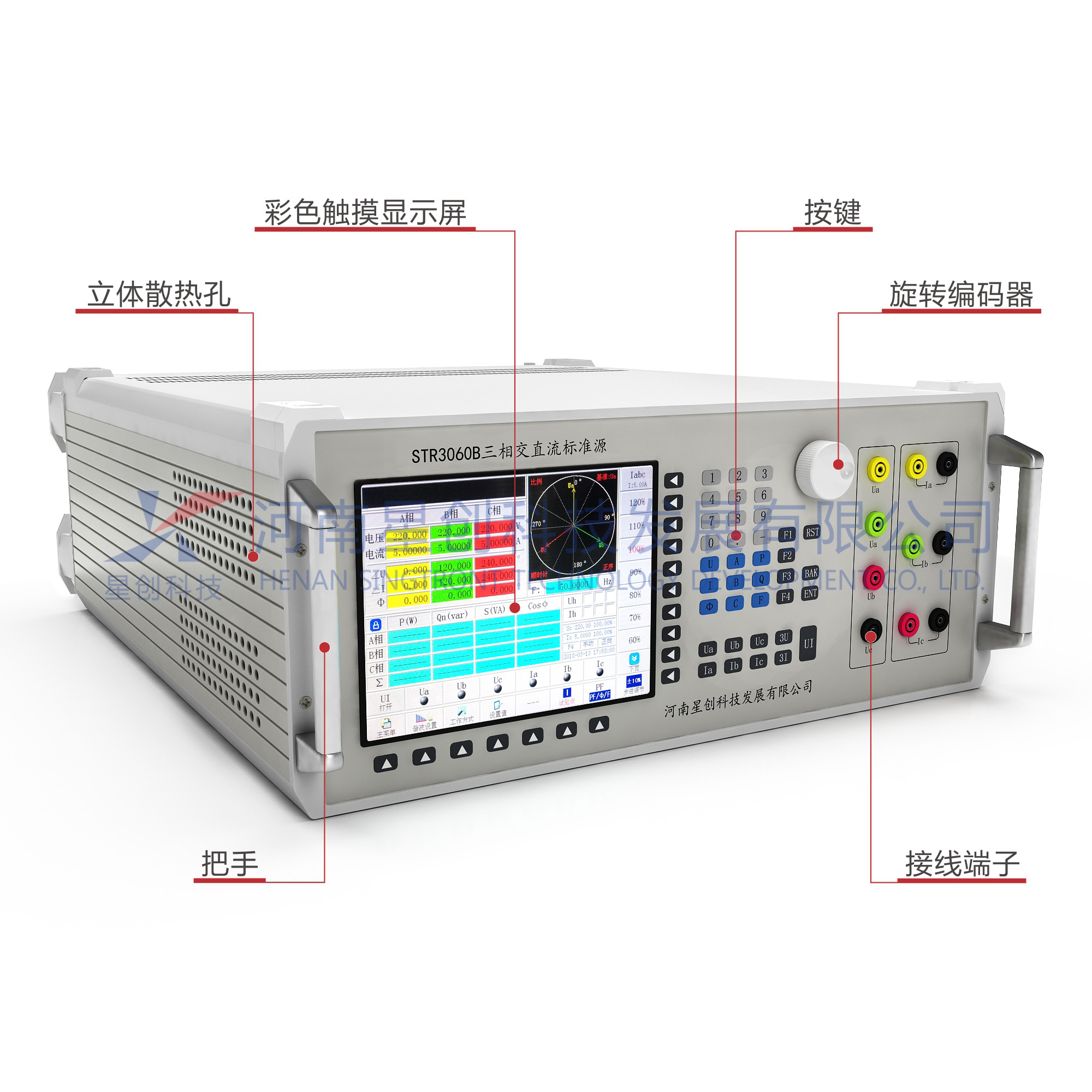

9、 儀器配備觸摸屏、面板按鍵、調節旋鈕，多種操作方式，適合不同操作習慣。

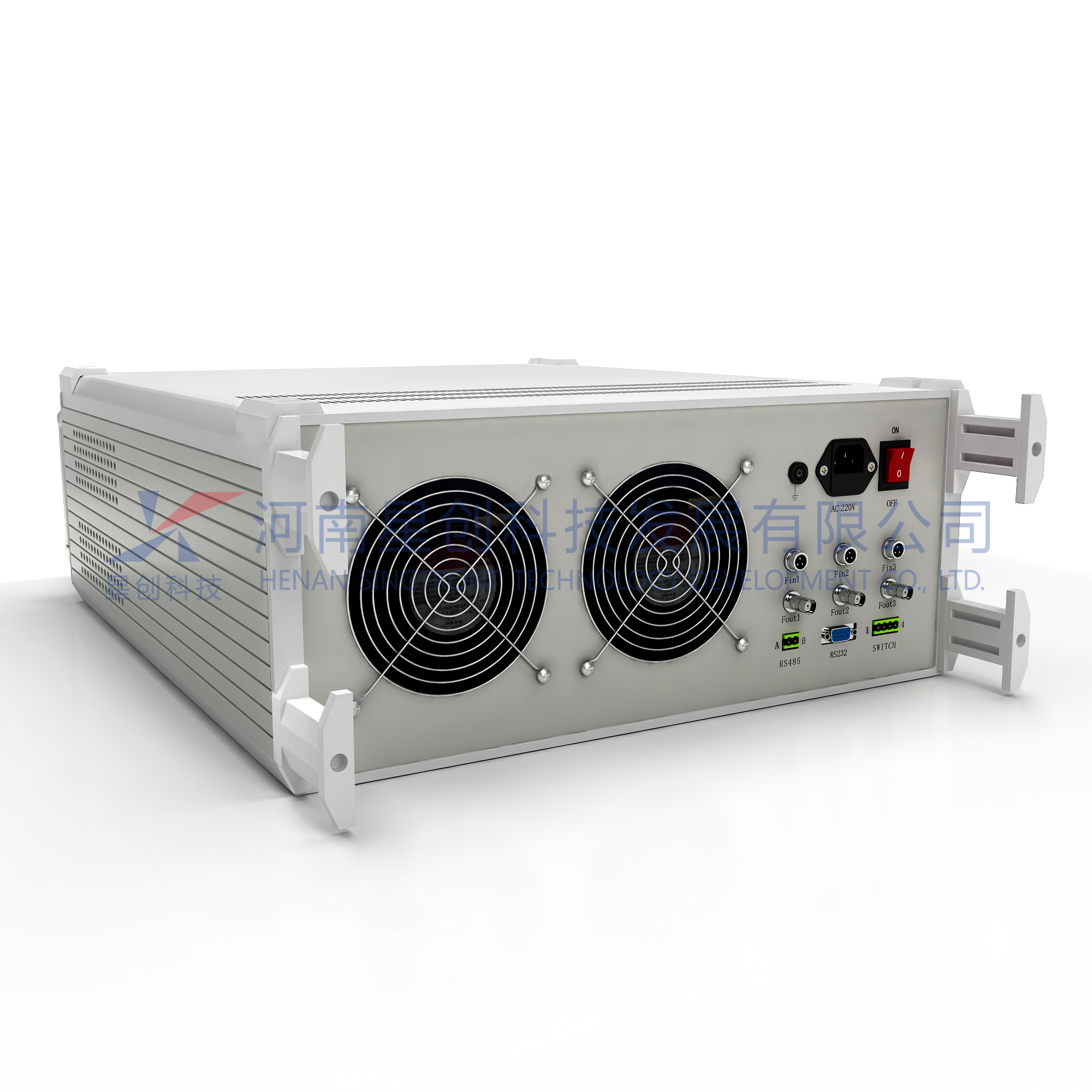

10、 儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議完全開放，方便用戶進行二次開發。
11、 儀器配備外控開關接口，可外接腳踏開關控制信號的啟停，特別適合生產部門使用。
12、 采用軟件和硬件雙重閉環技術，確保輸出的標準信號超乎想象。
13、 采用成熟的功放技術、科學的裝配工藝，可靠性、穩定性大大提高。
14、 當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有報警窗及聲音提示。完善的故障保護功能，讓用戶盡可放心使用。
| 功能項 | 參數 |
|---|---|
| 準確度 | 0.05級 |
| 表源一體功能 | 是 |
| 基本功能 | 標準三相電壓、電流、相位、有功功率、無功功率、視在功率、功率因數、相位、頻率輸出 |
| 單相輸出功能 | 有 |
| 合相輸出功能 | 有 |
| 設置調節功能 | 所有電參數任意設置、連續可調 |
| 諧波功能 | 2--51次諧波 |
| 向量圖顯示 | 有 |
| 電能誤差校驗 | 有 |
| 電能累計走字 | 有 |
| 脈沖輸入輸出 | 有 |
| 試驗點編輯 | 無 |
| 操作方式 | 按鍵+編碼器+上微機 |
| 通訊接口 | RS232和 485接口，通訊協議開放 |
| 上微機控制 | 帶上微機控制軟件 |
| 中英文版 | 無 |
| 遠程升級 | 有 |
| 自校準功能 | 有 |
| 軟件修正 | 有 |
| 保護功能 | 自動保護，故障報警 |
| 電壓量程 | 量程：380V、220V、100V、57.7V；調節范圍：(0-120)%RG；調節細度：0.01%RG |
| 輸出電壓指標 | 準確度：0.05%RG；穩定度：≤0.02%/3min；輸出功率：每相20VA ；滿負載調整率：0.05%RG；失真度：≤0.2%（非容性負載） |
| 電流量程 | 量程：20A、5A、1A、0.2A；調節范圍:(0～120)%RG；調節細度: 0.01%RG |
| 輸出電流指標 | 準確度： 0.05%RG ; 穩定度： ≤0.02%/3min；輸出功率：每相20VA ; 滿負載調整率：0.05%RG； 失真度：≤0.2%（非容性負載） |
| 有功功率 | 準確度：0.05%RG；穩定度：0.02%RG/3min |
| 無功功率 | 準確度： 0.1%RG ; 穩定度： ≤0.02%/3min |
| 相位 | 0°～359.999°；調節細度：0.001°；準確度：0.02° |
| 頻率 | 40Hz～70Hz；調節細度0.0001Hz ；準確度：0.001Hz |
| 功率因數 | -1～0～+1 ；調節細度：0.0001；準確度： 0.001 |
| 諧波分析 | 諧波次數：2-51次；諧波含量設置范圍：0～40% ；諧波含有率設置準確度：設置值±0.1% |
| 直流電壓輸出 | （800V）、600V、300V、100V、10V、1V、200mV、75mV； 準確度0.05%；穩定度0.01%/2min；調節細度0.002%； |
| 直流電流輸出 | 24A、5A、1A 、100mA、50mA、20mA、1mA、200uA；準確度0.05%；穩定度0.01%/2min；調節細度：0.002% |
| 直流功率 | 無 |
| 直流電壓測量 | -15V ~ 0 ~ 15V,準確度0.05%；穩定度0.01%/2min（選配功能） |
| 直流電流測量 | -30mA ~ 0 ~ 30mA，準確度0.05%；穩定度0.01%/2min（選配功能） |
| 工作電源 | AC220V±15% |
| 產品規格 | 452mm×456mm×178mm；重量 18Kg |
